Основные характеристики
| Модель | CL1535JB |
| Двигатель (привод) | Электрический |
| Режим работы | Сопровождаемый |
| Номинальная тяговая нагрузка (Q (кг)) | 1500 |
| Центр тяжести груза (с (мм)) | 600 |
| Расстояние от центра опорного колеса до спинки вил (x (мм)) | 780 |
| Колесная база (y (мм)) | 1223 |
Масса и колеса
| Рабочая масса с АКБ (кг) | 500 |
| Тип колес | PU |
| Размер приводного колеса (Ø x ш (мм)) | 210x75 |
| Размер опорного колеса (Ø x ш (мм)) | 80x70 |
| Размер поворотного колеса (Ø x ш (мм)) | 115x55 |
| Количество колес спереди/сзади *(х — приводные) | 1x+1/4 |
| Ширина колеи опорных колес (b10 (мм)) | 522 |
| Ширина колеи приводных колес (b11 (мм)) | 410/535 |
Габариты и размеры
| Высота мачты в опущенном состоянии (h1 (мм)) | 1995 |
| Свободный подъем (h2 (мм)) | 0 |
| Высота подъема вил (h3 (мм)) | 3500 |
| Максимальная высота мачты (h4 (мм)) | 3952 |
| Общая высота (с рукояткой управления) (h14 (мм)) | 700/1225 |
| Высота вил в опущенном положении (h13 (мм)) | 86 |
| Общая длина (l1 (мм)) | 1740 |
| Длина до конца вил (l2 (мм)) | 590 |
| Общая ширина (b1/b2 (мм)) | 795 |
| Размеры вил (s/e/l (мм)) | 60/160/1150 |
| Размах вил (b5 (мм)) | 570 |
| Минимальный дорожный просвет (m2 (мм)) | 26 |
| Ширина рабочего коридора для палета 1000×1200 поперек вил (Ast (мм)) | 2245 |
| Ширина рабочего коридора, палета 800×1200 вдоль вил (Ast (мм)) | 2060 |
| минимальный Радиус поворота (Wa (мм)) | 1405 |
Рабочие показатели
| Скорость движения с грузом/без груза (км/ч) | 4/4,2 |
| Скорость подъема вил с грузом/без груза (мм/с) | 85/140 |
| Скорость опускания вил с грузом/без груза (мм/с) | 110/90 |
| Рабочий уклон с грузом/без груза (%) | 3/10 |
| Стояночный тормоз | Электромагнитный |
Двигатели и аккумулятор
| Тяговый двигатель, номинальная мощность (на 60 минут) (кВт) | 0.75 |
| Двигатель подъема, номинальная мощность по режиму S3-15% (кВт) | 2.2 |
| Напряжение и емкость аккумулятора (номинальные значения) (В/Ач) | 24/60 |
| Тип системы управления двигателем | DC |
Прочее
| Уровень шума (dB) | ≤70 |
| Тип управления | Механический |

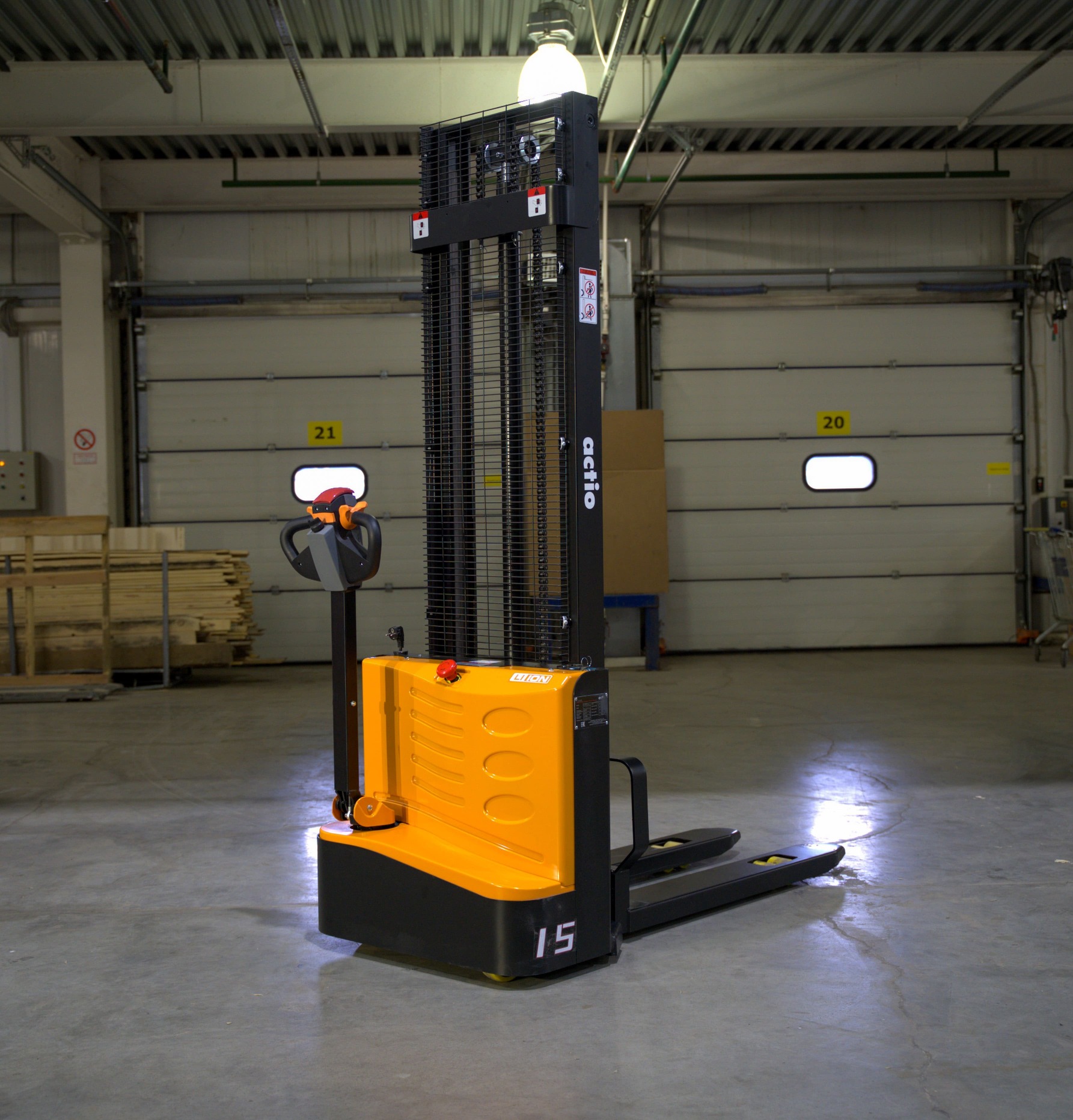

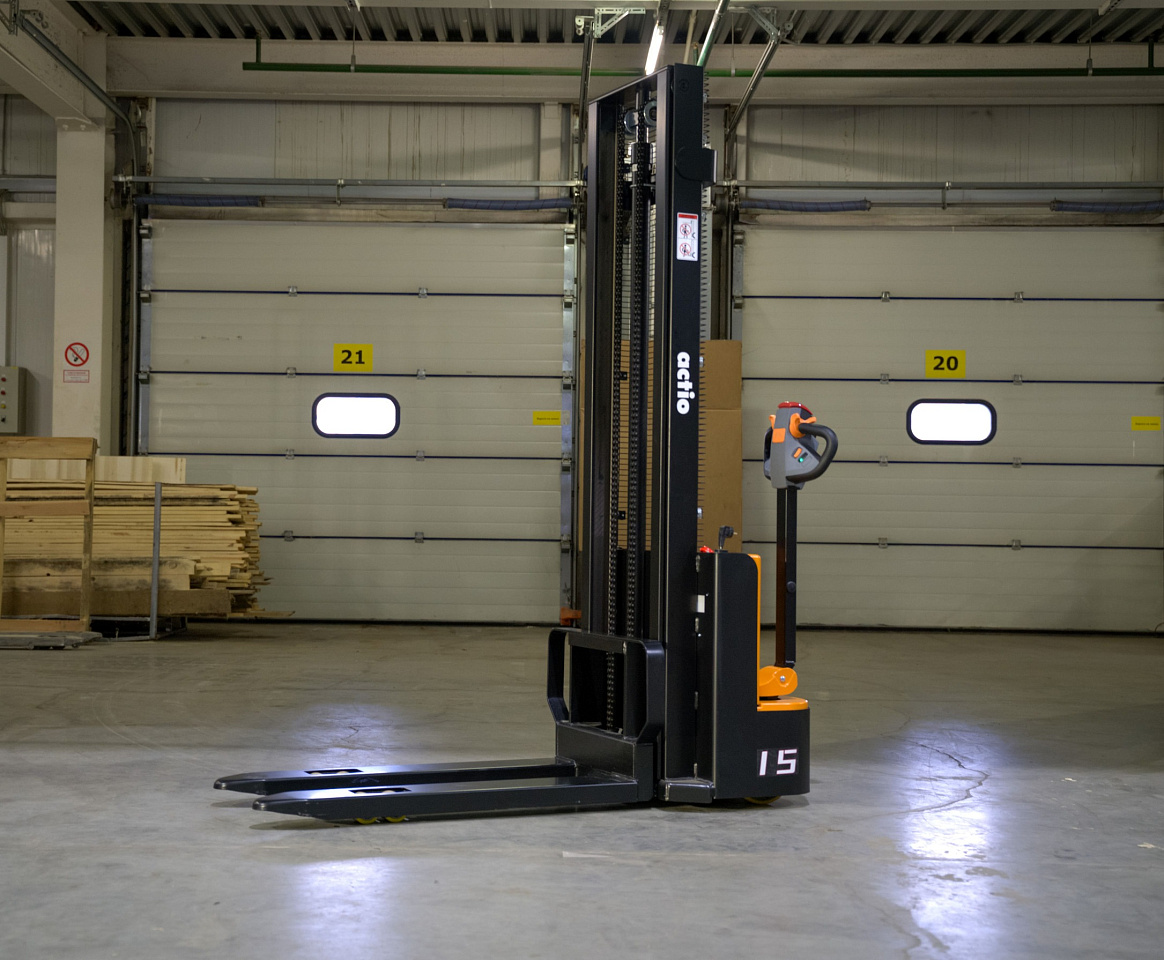

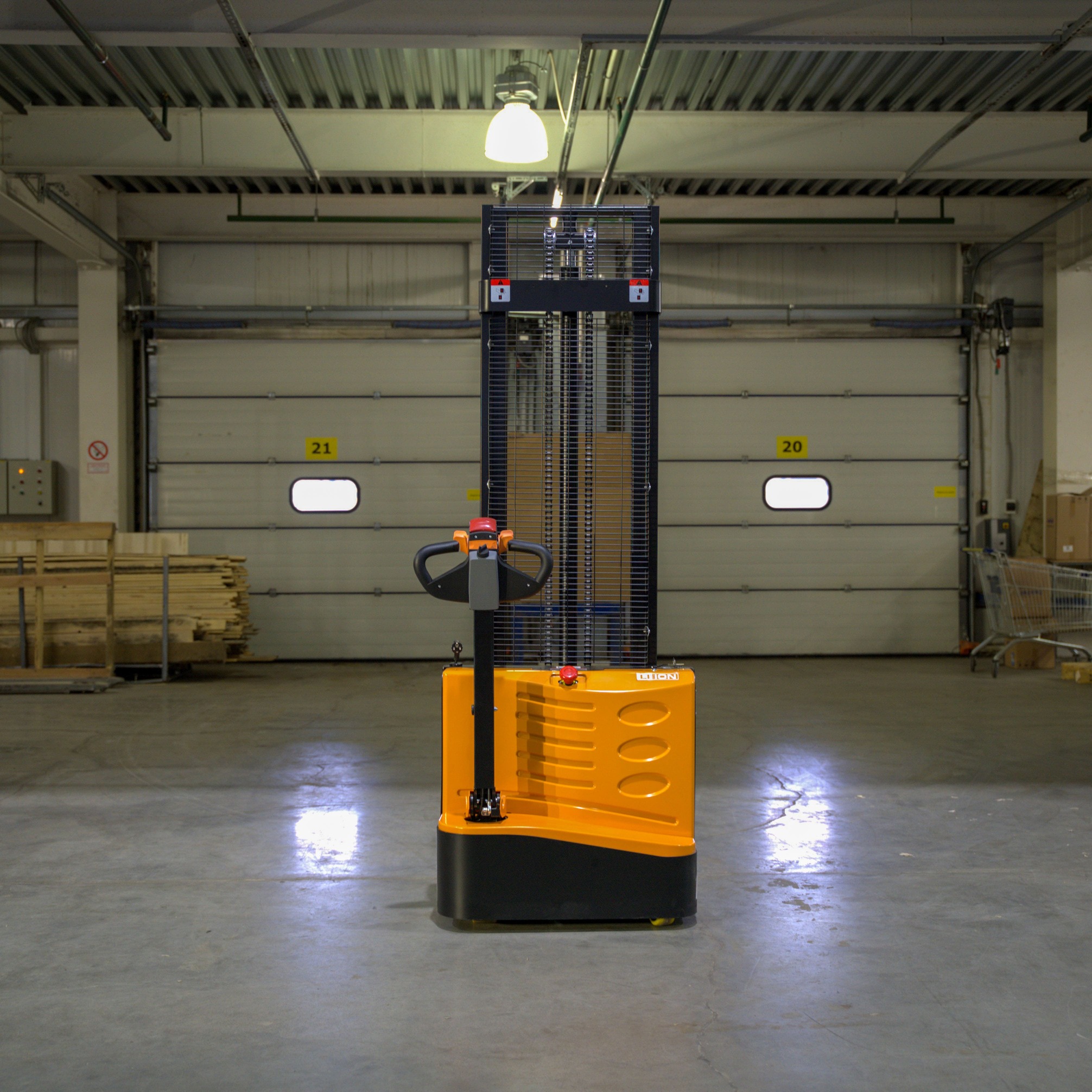

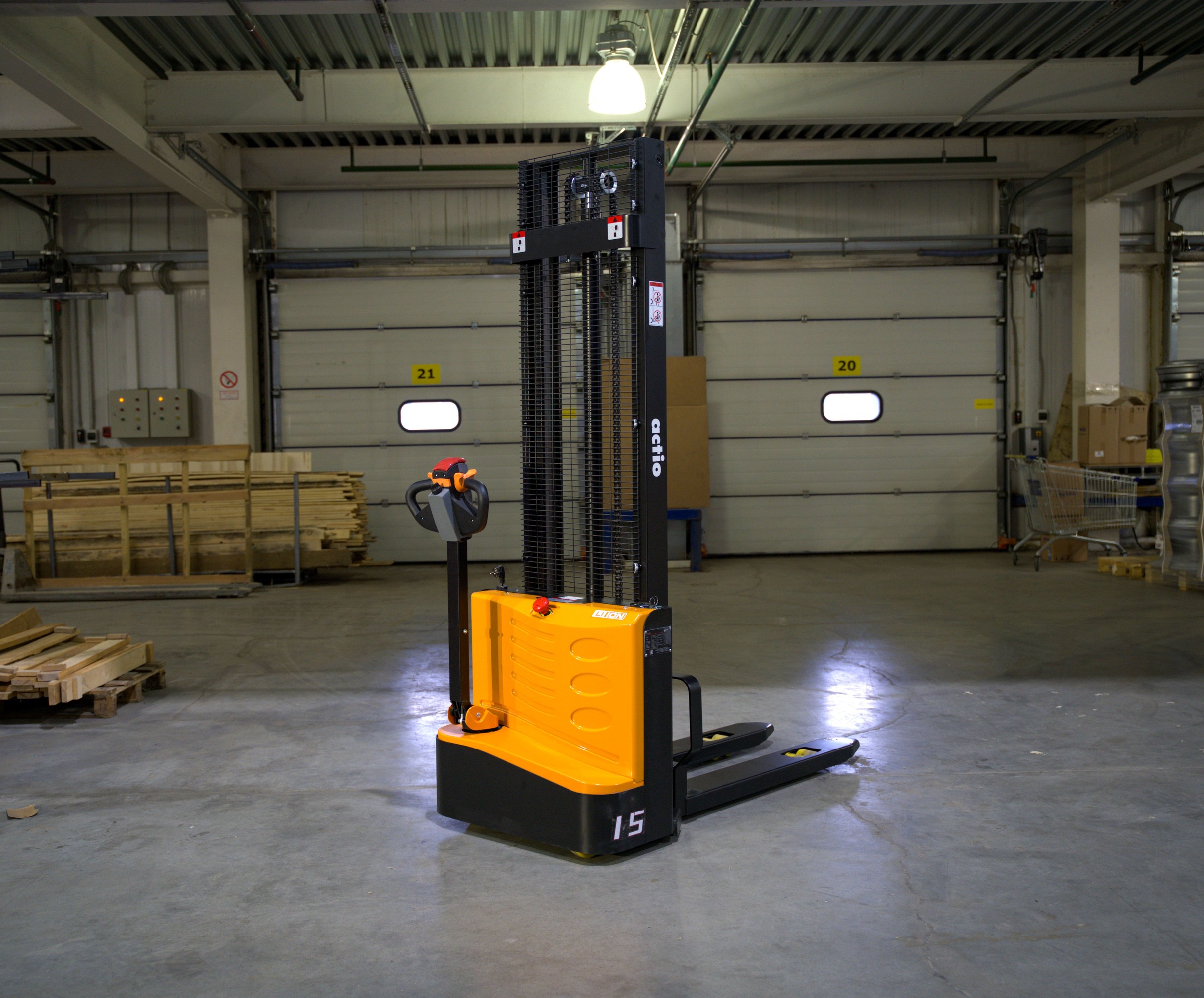

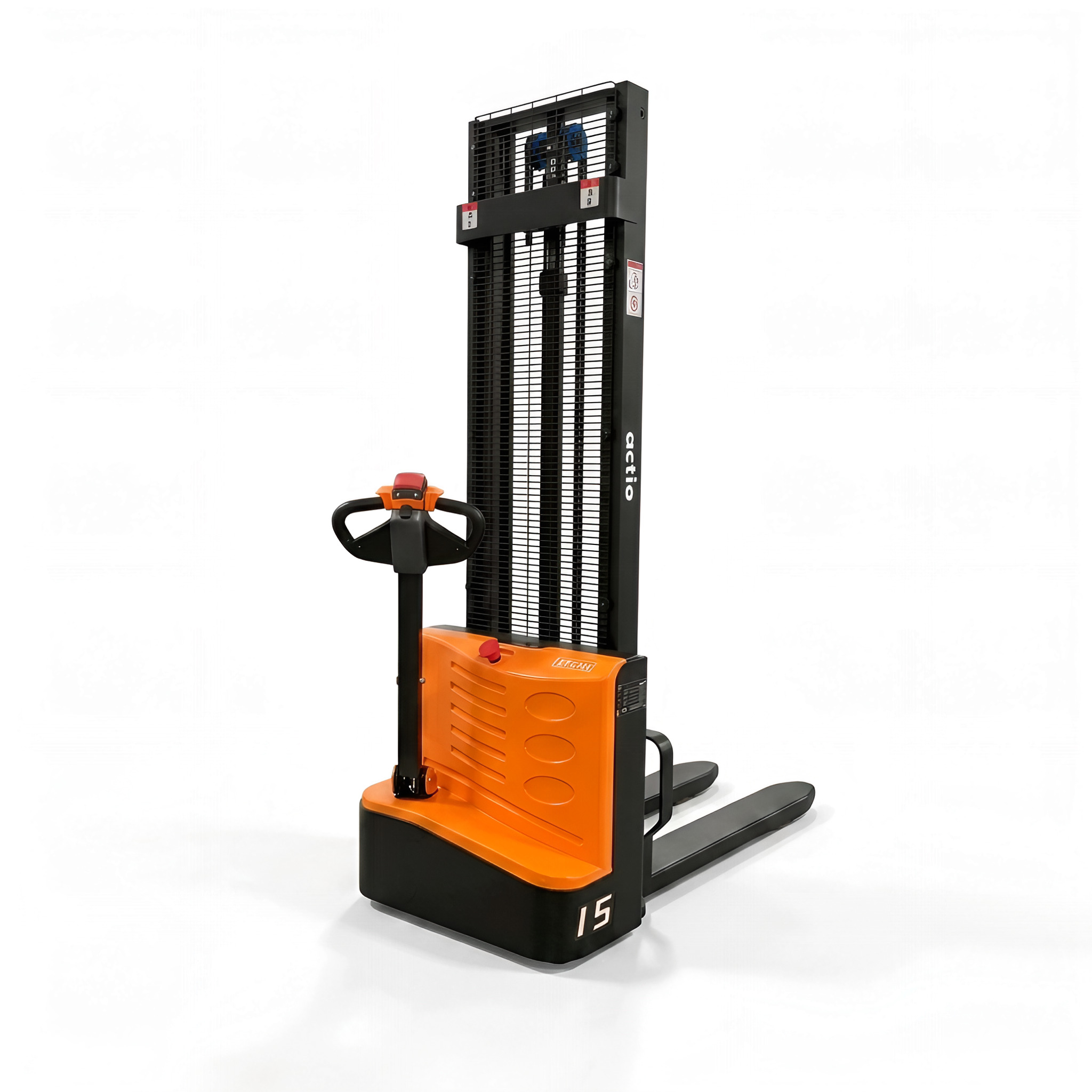

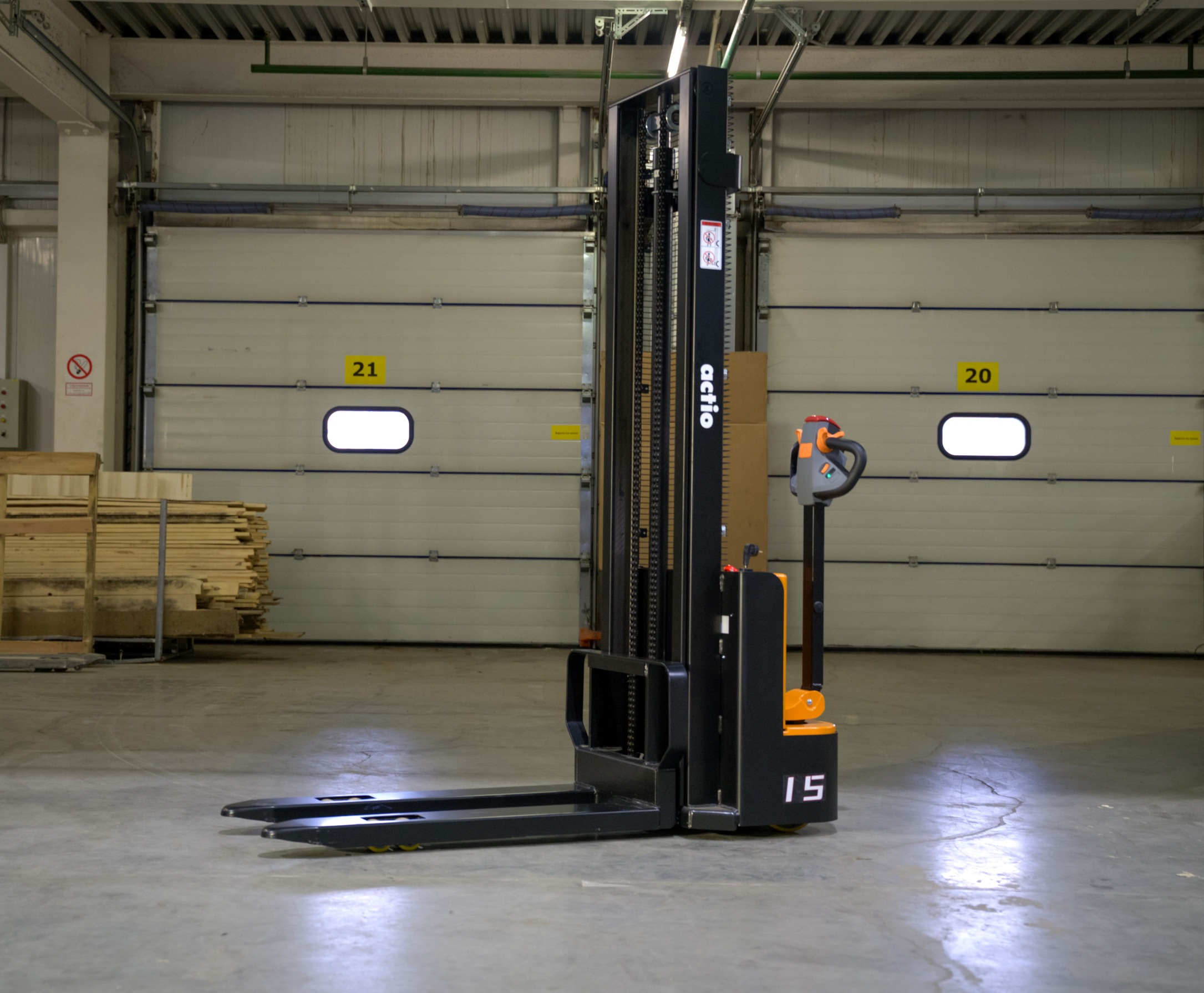

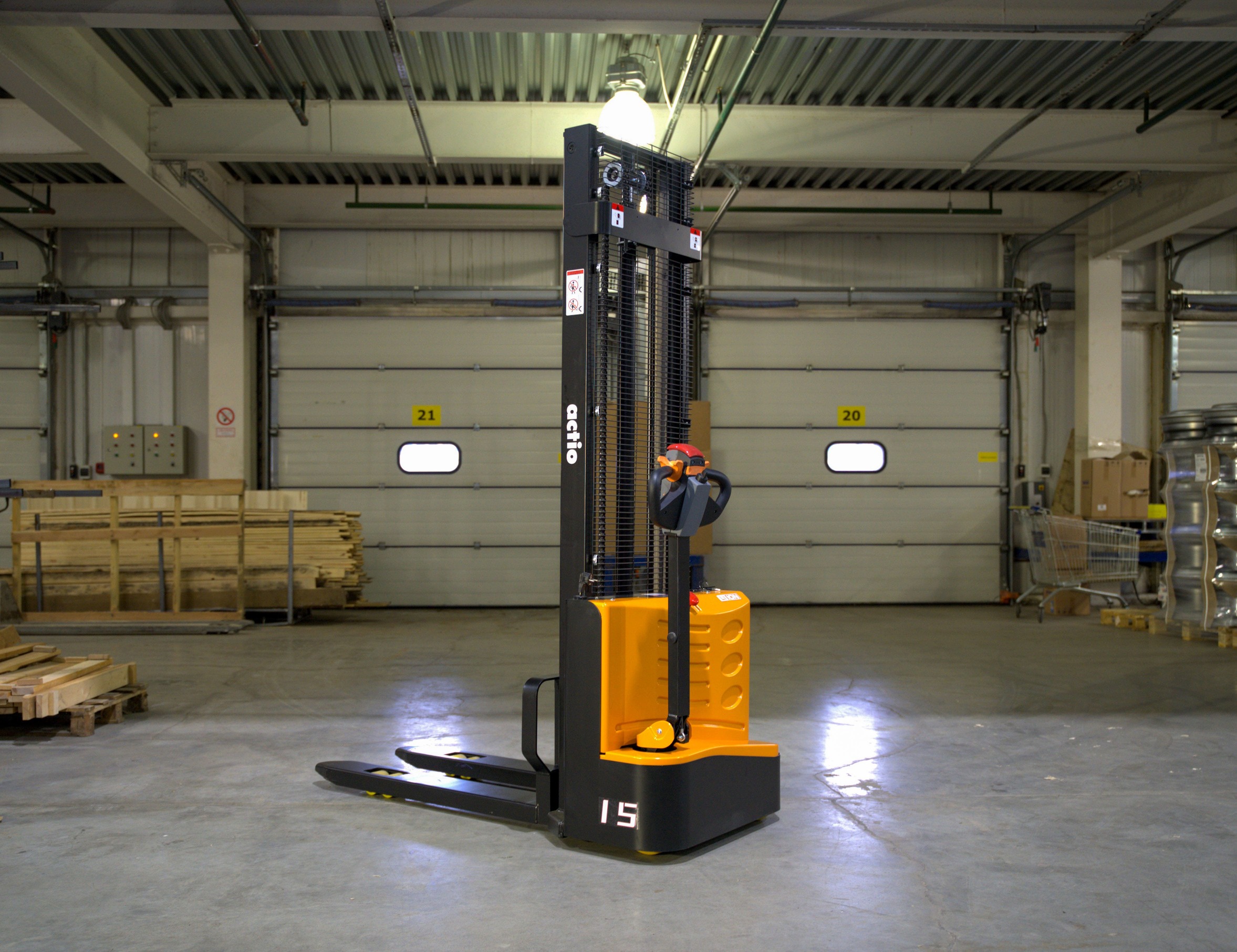

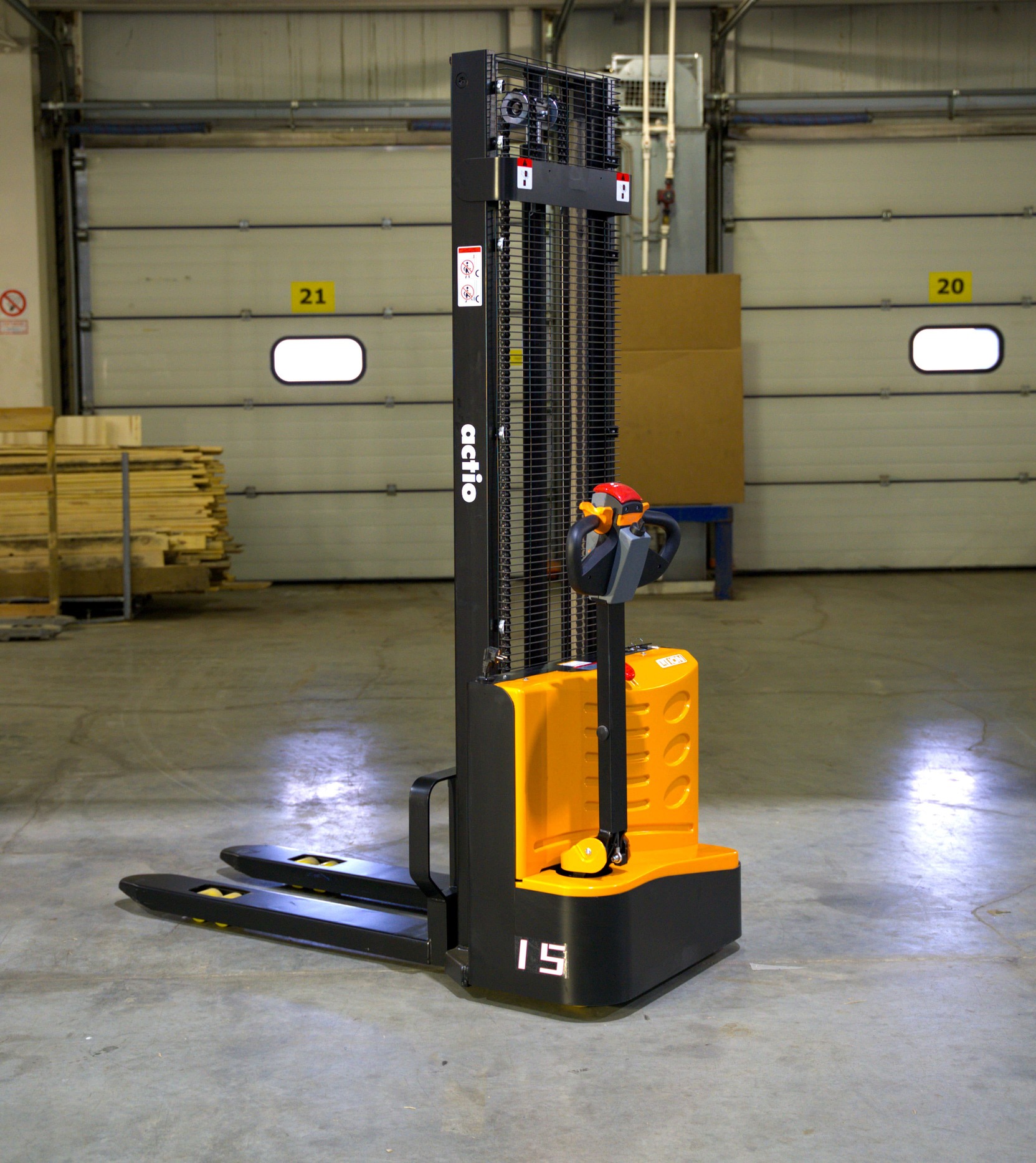

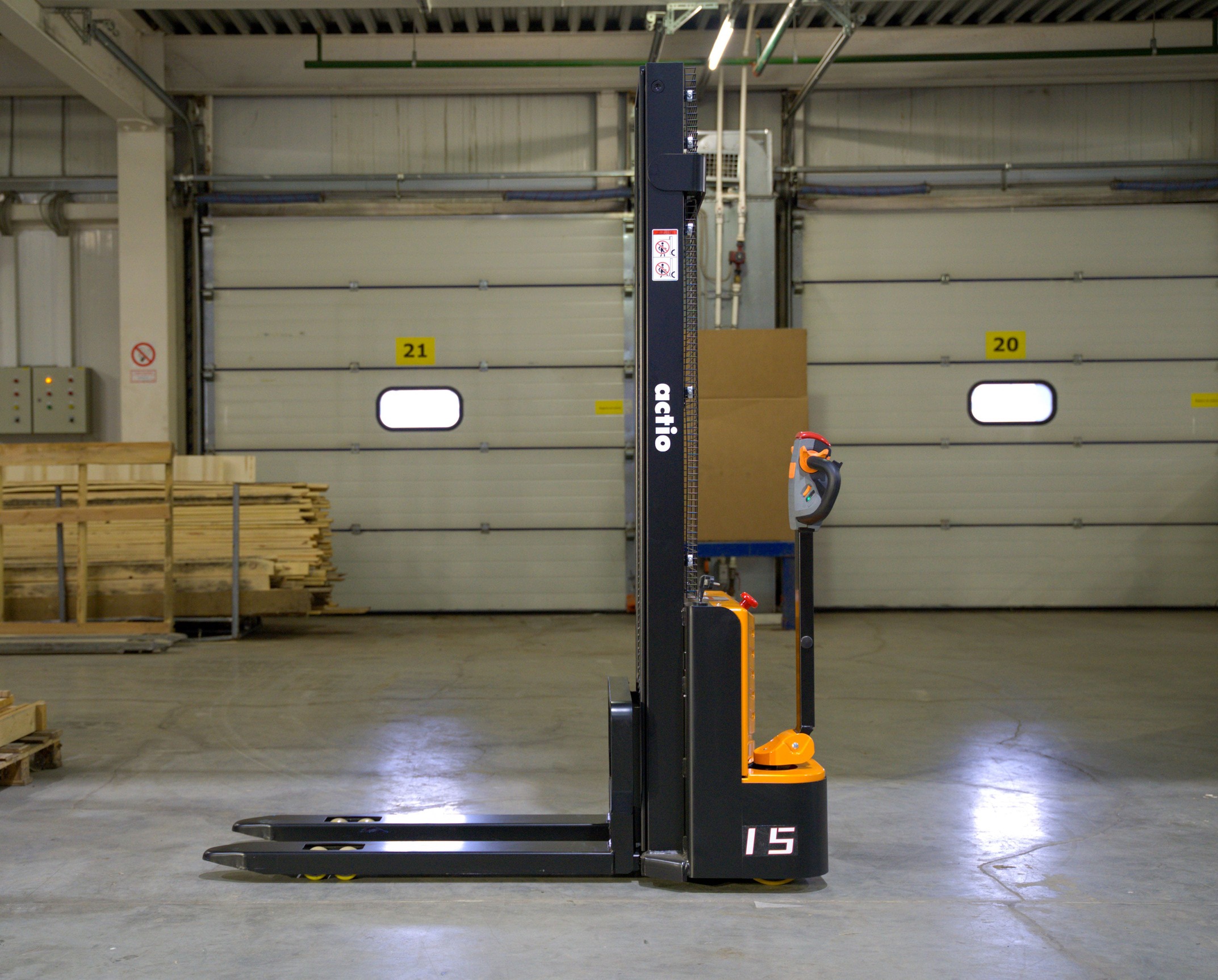

ACTIO CL1535JB — электрический штабелер грузоподъемностью 1500 кг, предназначенный для подъема, перемещения и штабелирования паллетированных грузов на складах, в логистических центрах и производственных помещениях. Высота подъема вил составляет 3500 мм, что позволяет использовать технику для обслуживания многоуровневых стеллажей и выполнения погрузочно-разгрузочных операций.

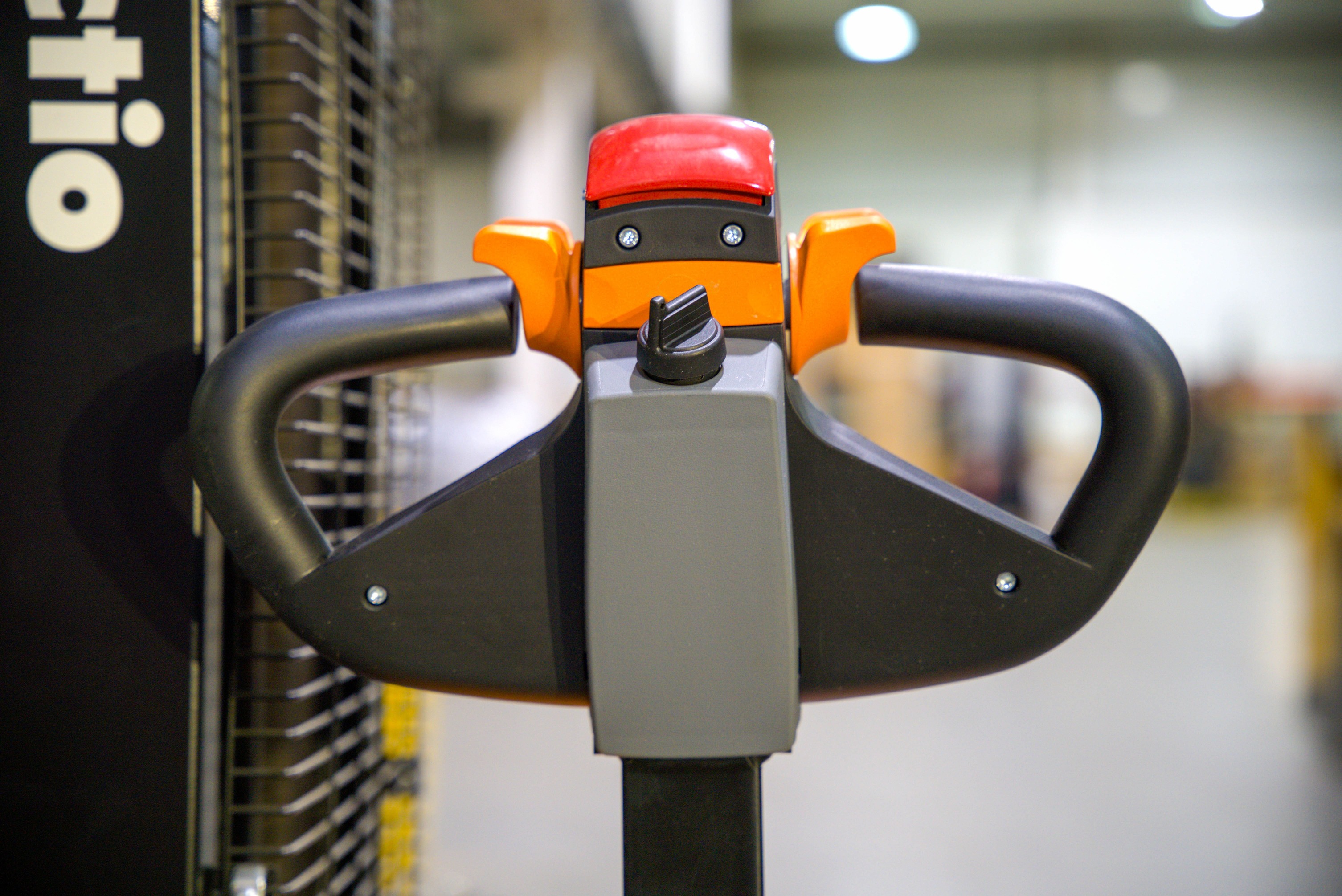

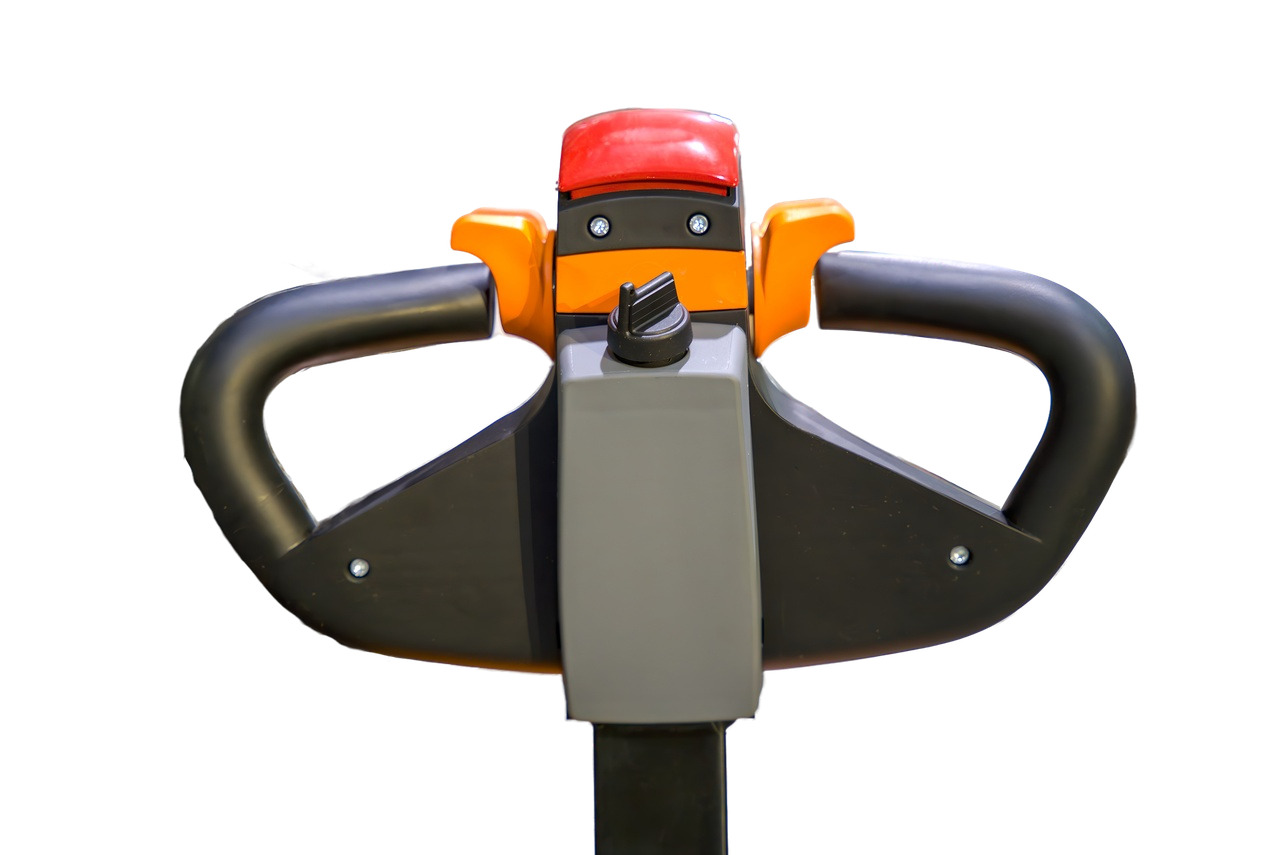

Модель оснащена электрическим приводом и механической системой рулевого управления. Оператор управляет штабелером с помощью рукоятки, сопровождая технику пешком. Ширина корпуса 795 мм и минимальный радиус поворота 1405 мм обеспечивают удобное маневрирование в ограниченном пространстве складских проходов.
Штабелер оборудован полиуретановыми колесами, тяговым двигателем мощностью 0,75 кВт и двигателем подъема мощностью 2,2 кВт. Скорость движения составляет до 4,2 км/ч без груза, а электромагнитный тормоз обеспечивает контролируемую остановку.
Питание осуществляется от аккумулятора напряжением 24 В и емкостью 60 А·ч. Система управления двигателем DC обеспечивает работу электрического привода. Компактные габариты и электрический механизм подъема делают модель подходящей для регулярной эксплуатации на складах малого и среднего формата.
