Технические характеристики ACTIO CL1030J
1. Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | CL1030J |
| Двигатель (привод) | Электрический |
| Режим работы | Сопровождаемый |
| Номинальная тяговая нагрузка (Q (кг)) | 1000 |
| Центр тяжести груза (с (мм)) | 600 |
| Расстояние от центра опорного колеса до спинки вил (x (мм)) | 780 |
| Колесная база (y (мм)) | 1230 |
| Рабочая масса с АКБ (кг) | 500 |
2. Колеса и ходовая часть
| Параметр | Значение |
|---|---|
| Тип колес | PU |
| Размер приводного колеса (Ø x ш (мм)) | 210x75 |
| Размер опорного колеса (Ø x ш (мм)) | 80x70 |
| Размер поворотного колеса (Ø x ш (мм)) | 150x58 |
| Количество колес спереди/сзади *(х — приводные) | 1x+1/4 |
| Ширина колеи опорных колес (b10 (мм)) | 516 |
| Ширина колеи приводных колес (b11 (мм)) | 410/536 |
3. Габариты и рабочее пространство
| Параметр | Значение |
|---|---|
| Высота мачты в опущенном состоянии (h1 (мм)) | 1995 |
| Свободный подъем (h2 (мм)) | 0 |
| Высота подъема вил (h3 (мм)) | 3000 |
| Максимальная высота мачты (h4 (мм)) | 3452 |
| Общая высота (с рукояткой управления) (h14 (мм)) | 870/1200 |
| Высота вил в опущенном положении (h13 (мм)) | 86 |
| Общая длина (l1 (мм)) | 1755 |
| Длина до конца вил (l2 (мм)) | 605 |
| Общая ширина (b1/b2 (мм)) | 795 |

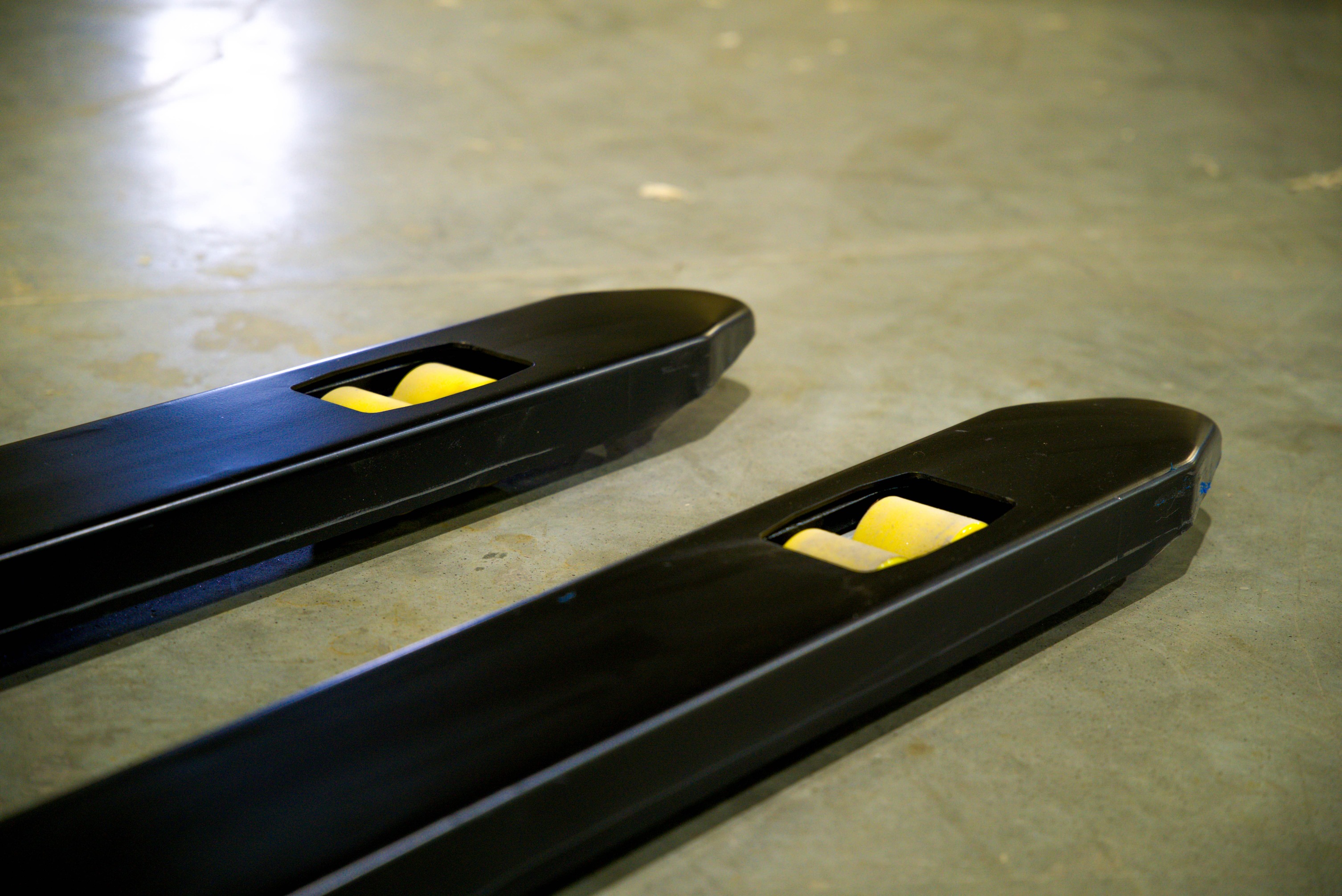

| Размеры вил (s/e/l (мм)) | 60/160/1150 |
| Размах вил (b5 (мм)) | 570 |
| Минимальный дорожный просвет (m2 (мм)) | 26 |
| Ширина рабочего коридора для палета 1000×1200 поперек вил (Ast (мм)) | 2245 |
| Ширина рабочего коридора, палета 800×1200 вдоль вил (Ast (мм)) | 2185 |
| Минимальный радиус поворота (Wa (мм)) | 1405 |
4. Рабочие показатели
| Параметр | Значение |
|---|---|
| Скорость движения с грузом/без груза (км/ч) | 4/4,2 |
| Скорость подъема вил с грузом/без груза (мм/с) | 95/140 |
| Скорость опускания вил с грузом/без груза (мм/с) | 100/90 |
| Рабочий уклон с грузом/без груза (%) | 3/10 |
| Стояночный тормоз | Электромагнитный |
5. Электродвигатели и аккумулятор
| Параметр | Значение |
|---|---|
| Тяговый двигатель, номинальная мощность (на 60 минут) (кВт) | 0.75 |
| Двигатель подъема, номинальная мощность по режиму S3-15% (кВт) | 2.2 |
| Напряжение и емкость аккумулятора (номинальные значения) (В/Ач) | 24/60 |
| Тип системы управления двигателем | DC |
6. Прочие параметры
| Параметр | Значение |
|---|---|
| Уровень шума (dB) | ≤70 |
| Тип управления | Механический |

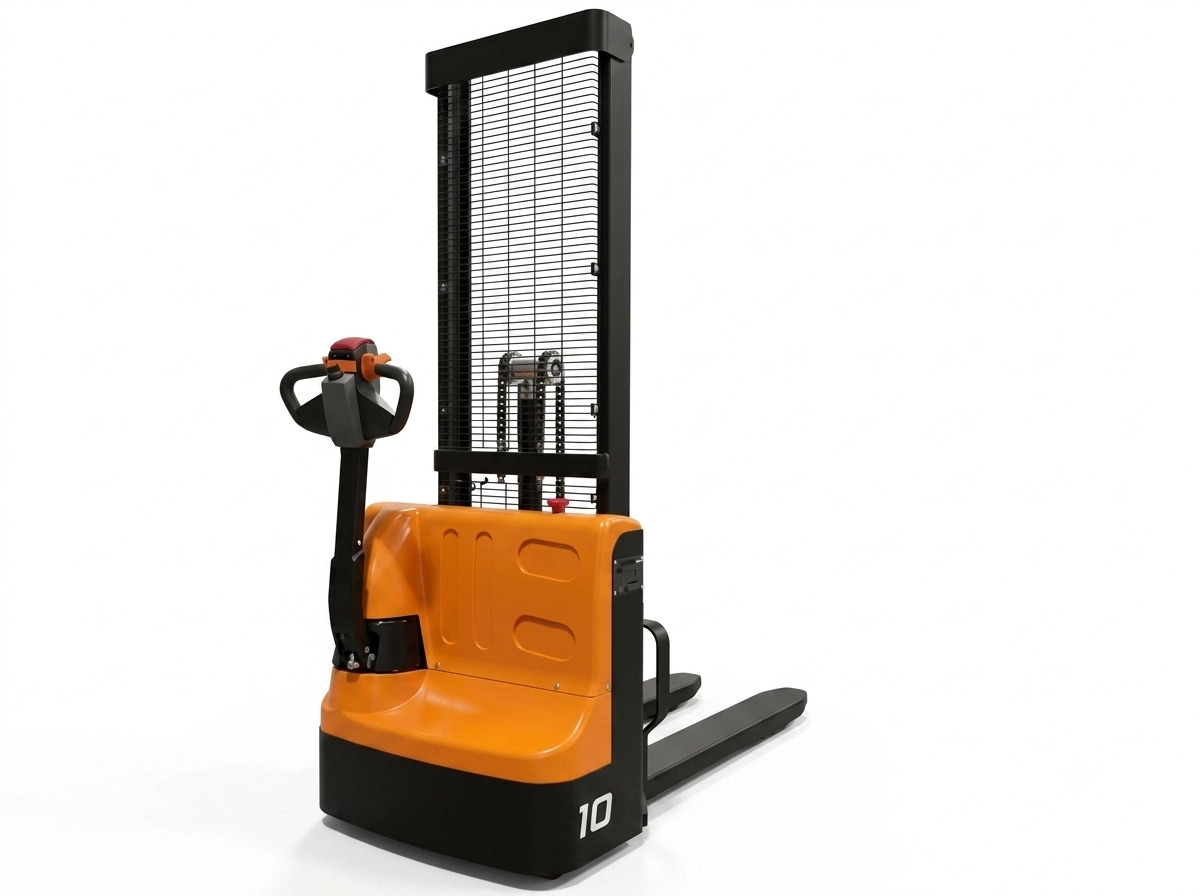

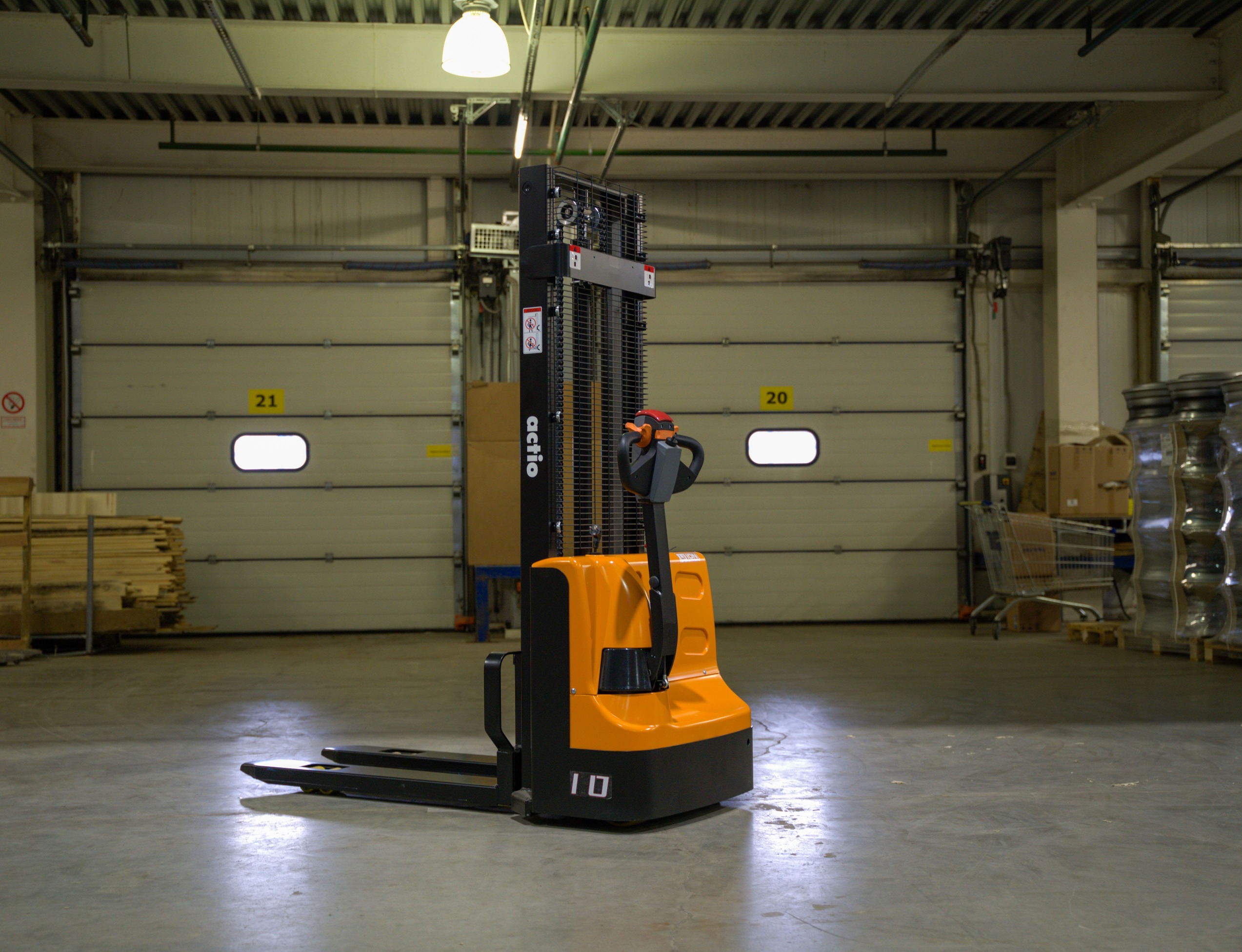

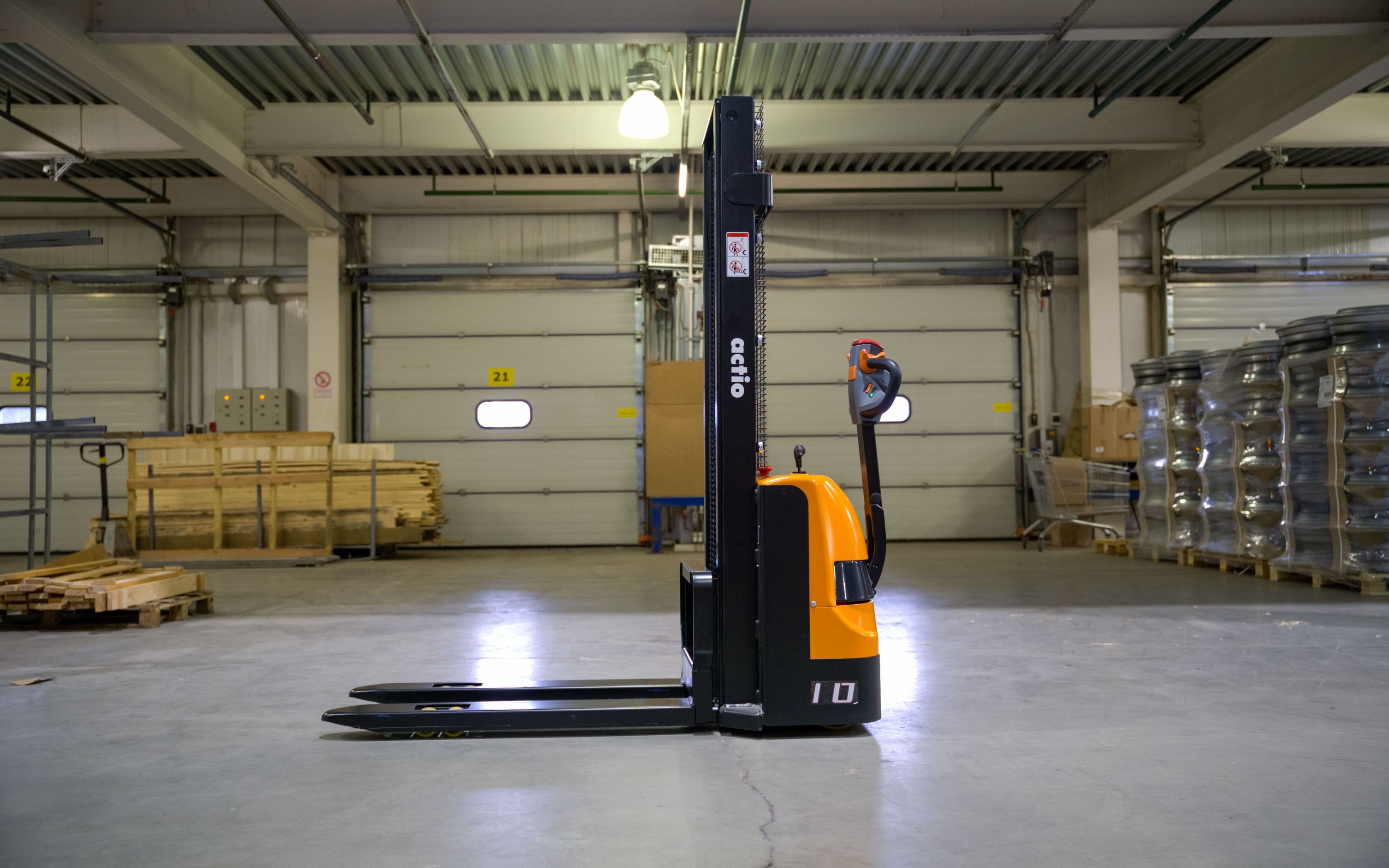

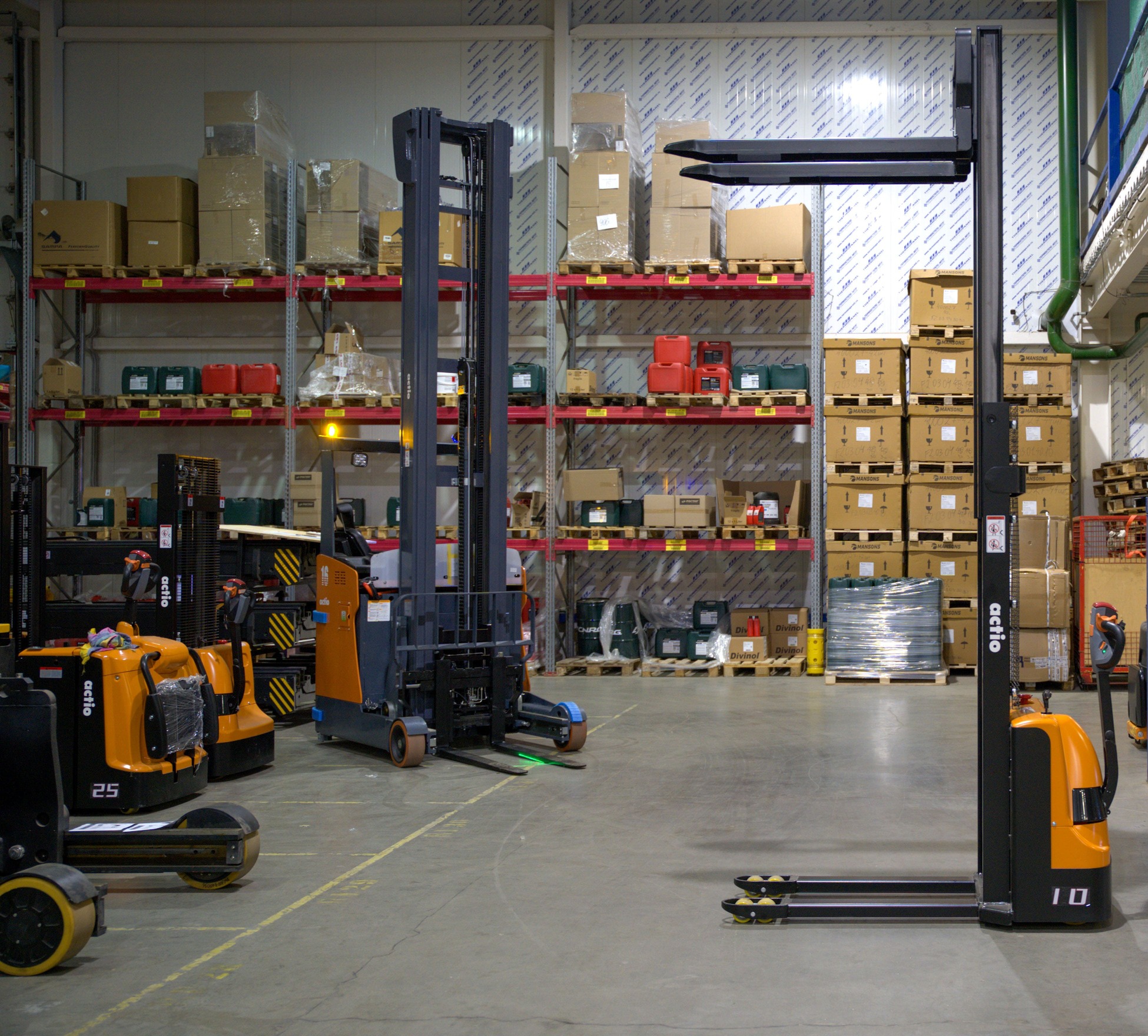

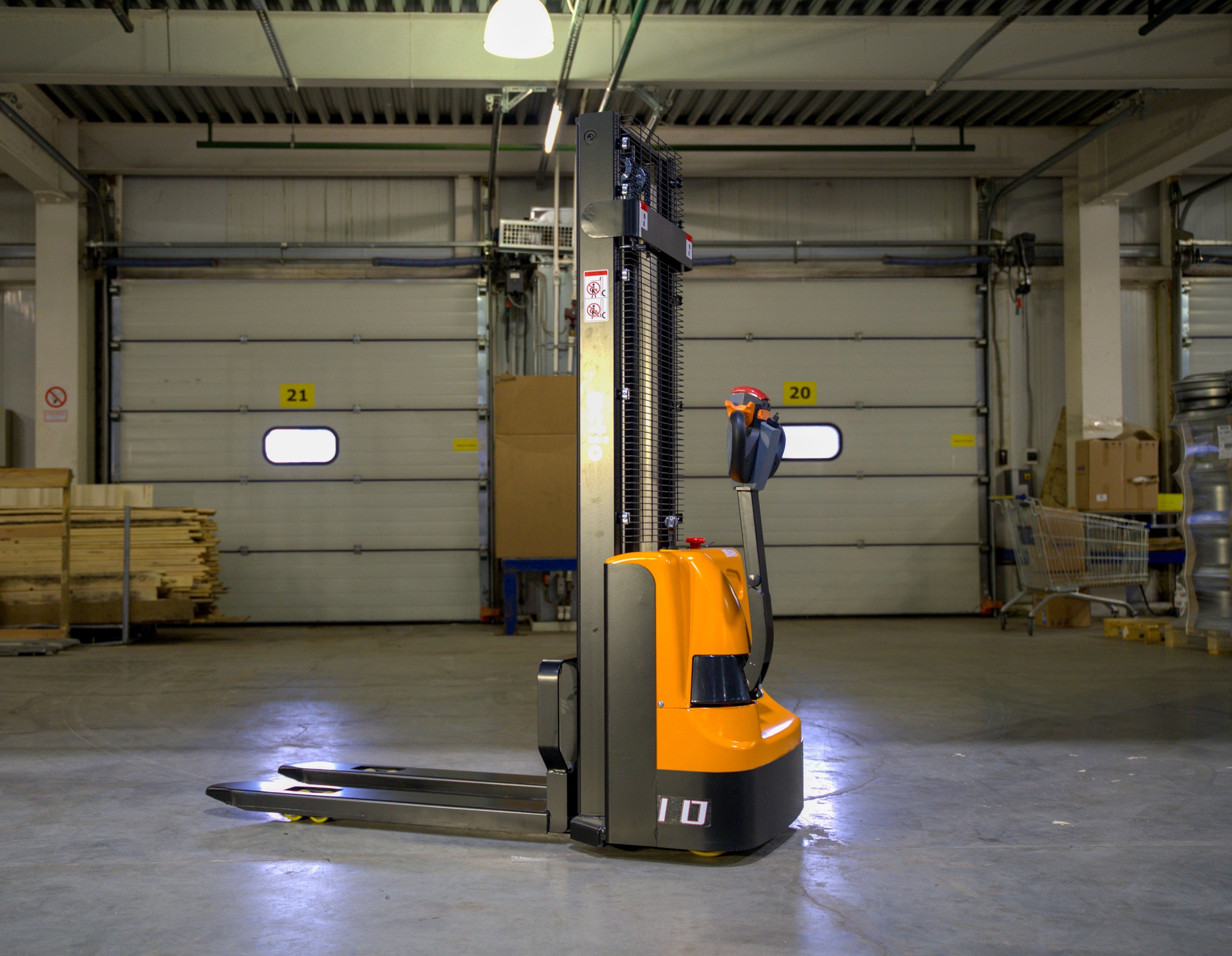

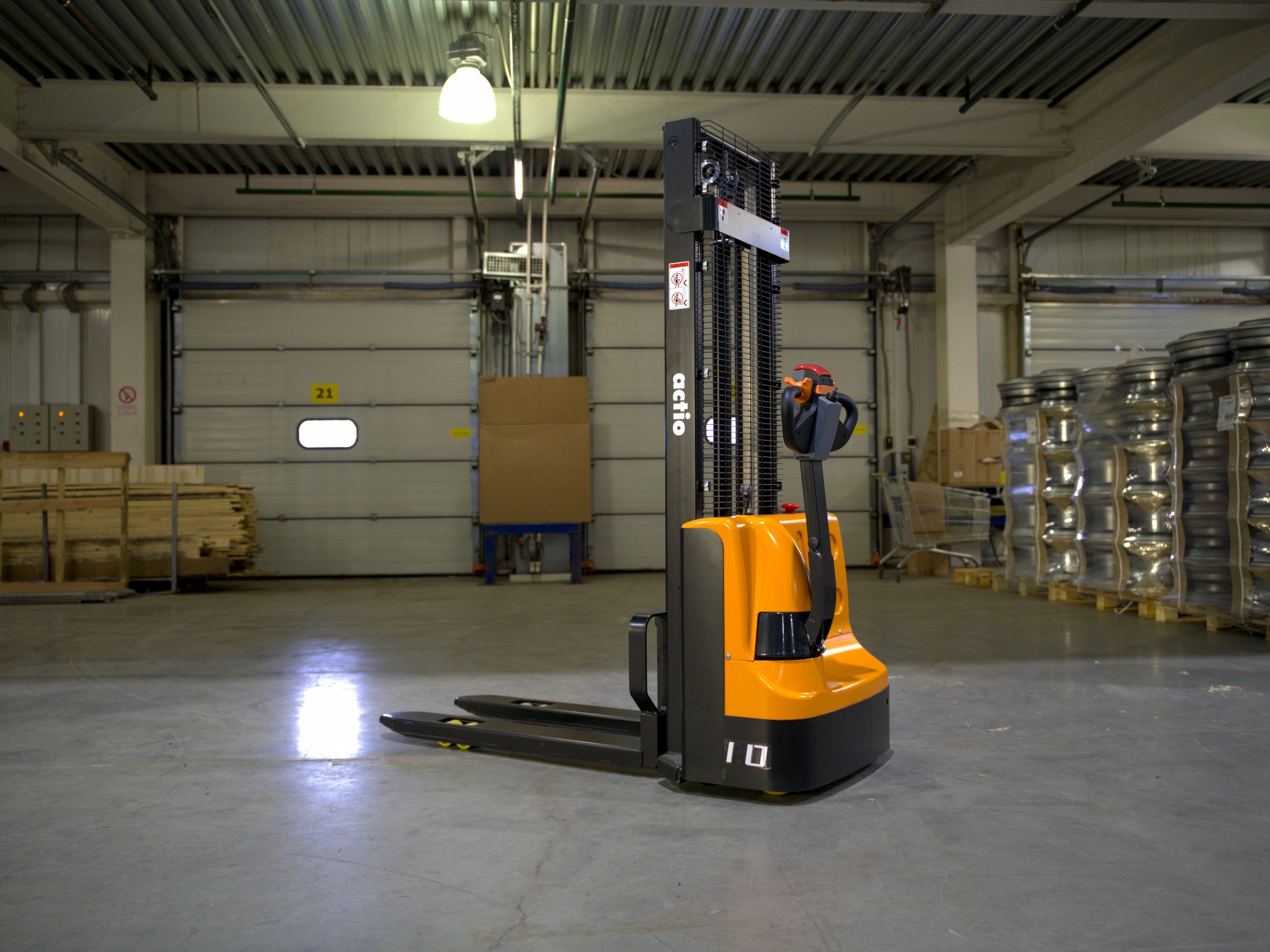

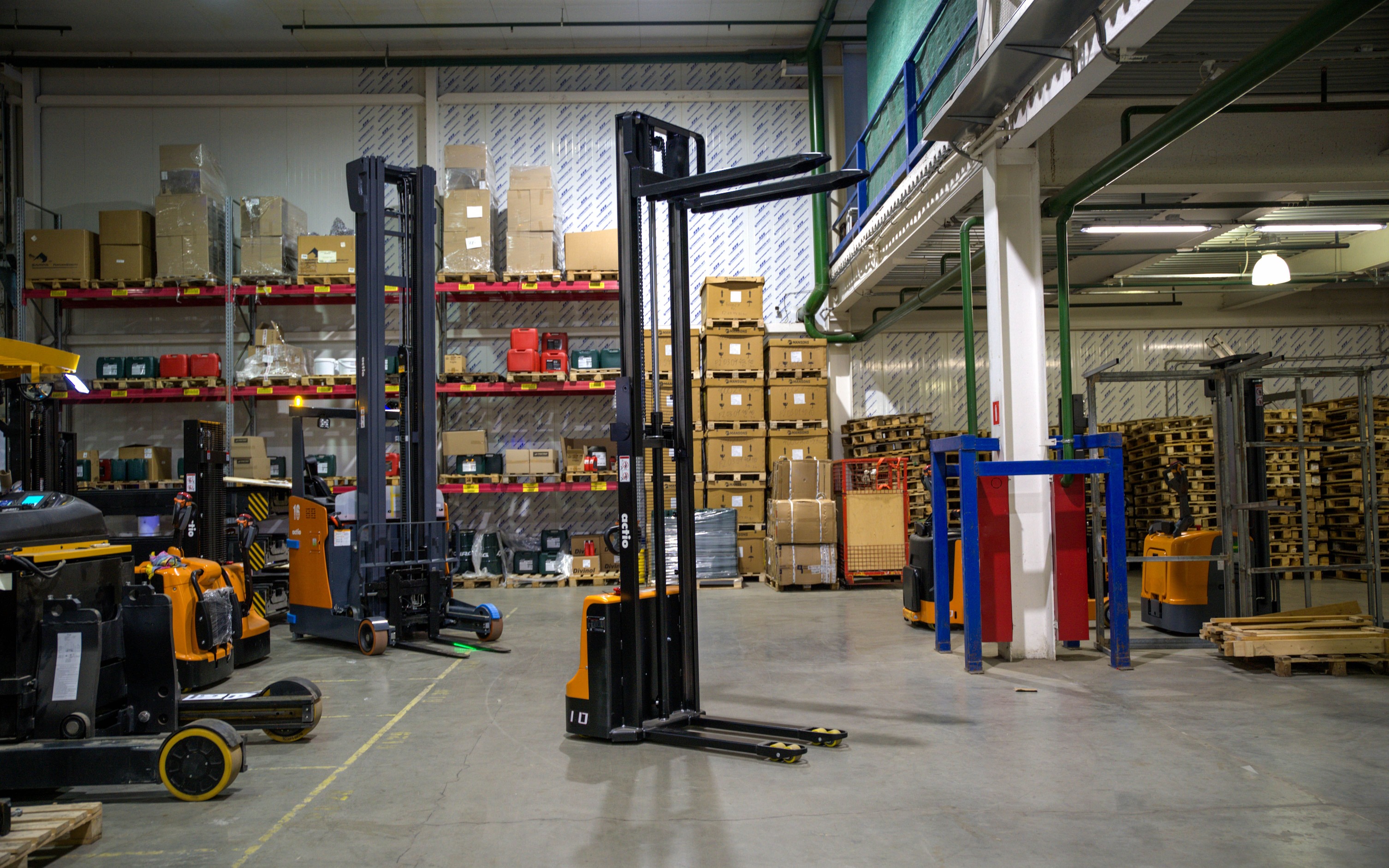

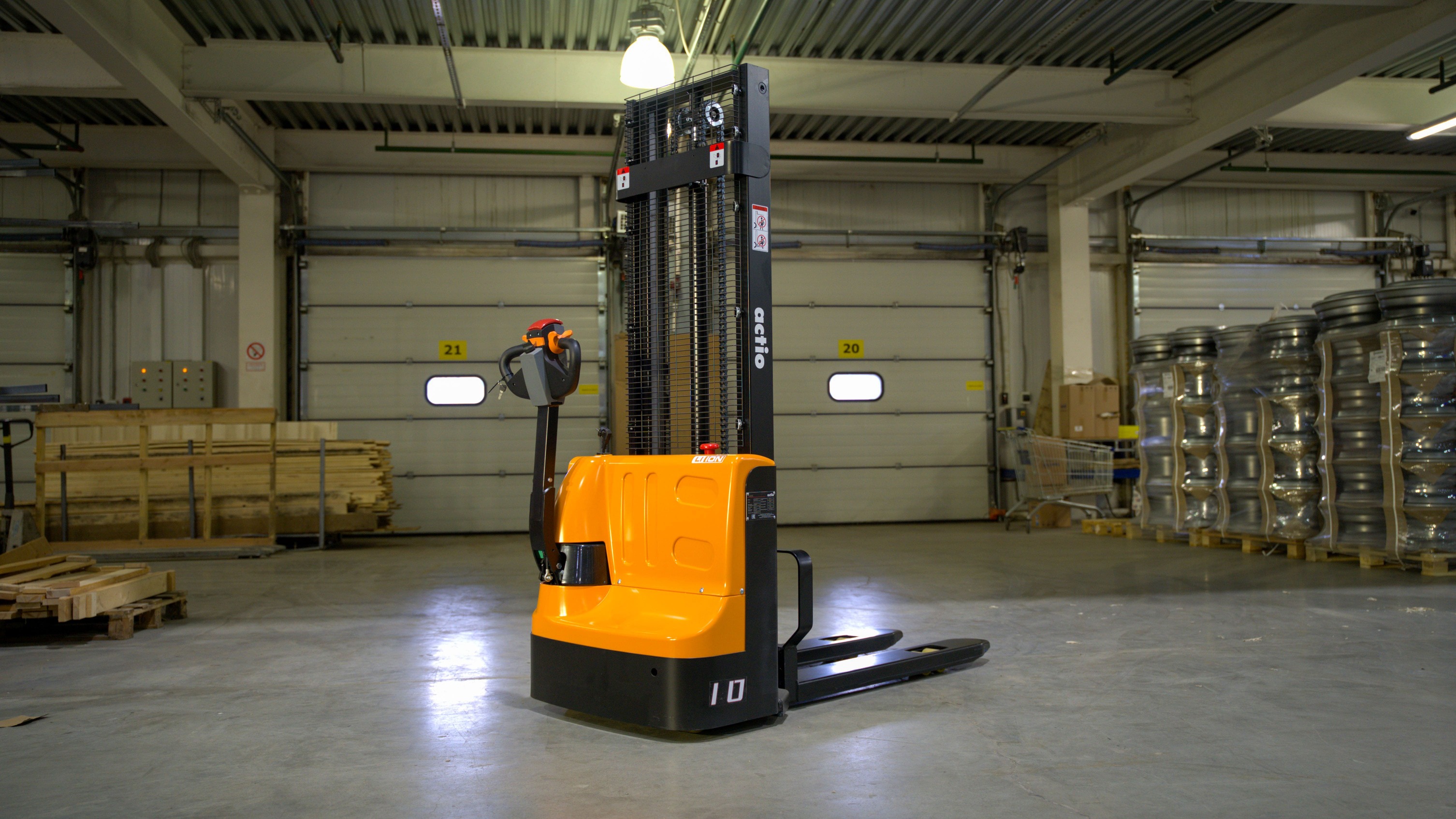

ACTIO CL1030J — компактный электрический штабелер грузоподъемностью 1000 кг, предназначенный для подъема, перемещения и штабелирования паллетированных грузов на складах малого и среднего формата. Высота подъема вил составляет 3000 мм, что позволяет использовать технику для обслуживания складских стеллажей и выполнения погрузочно-разгрузочных операций.

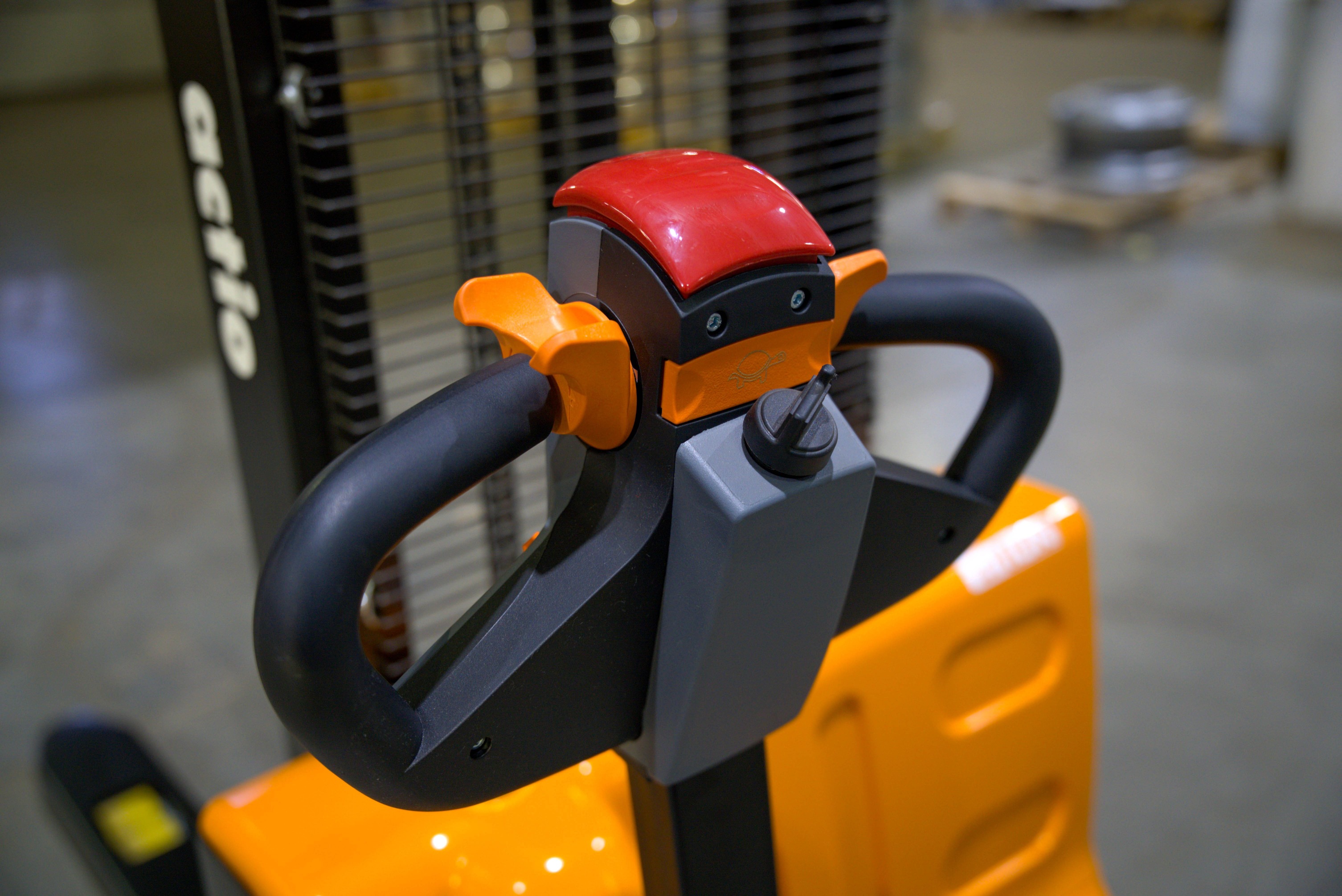

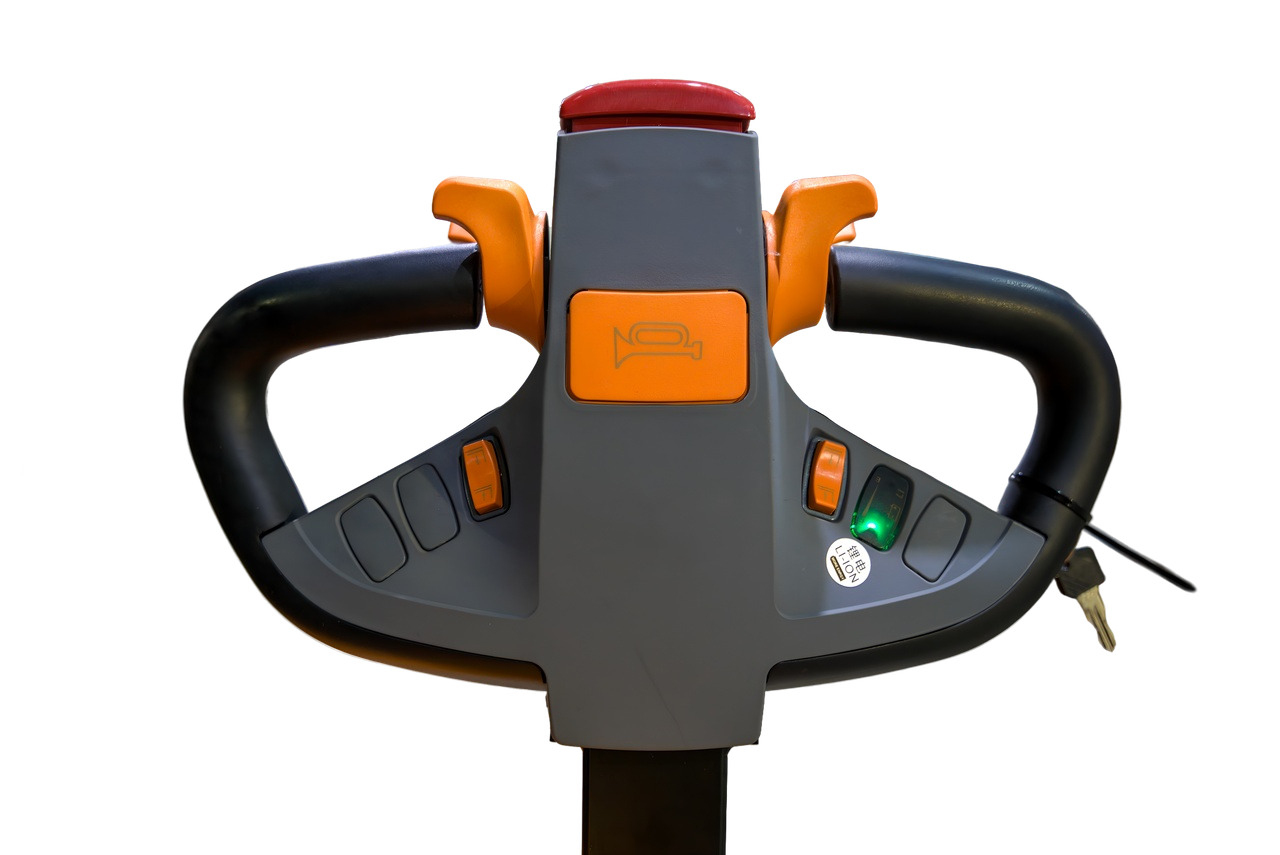

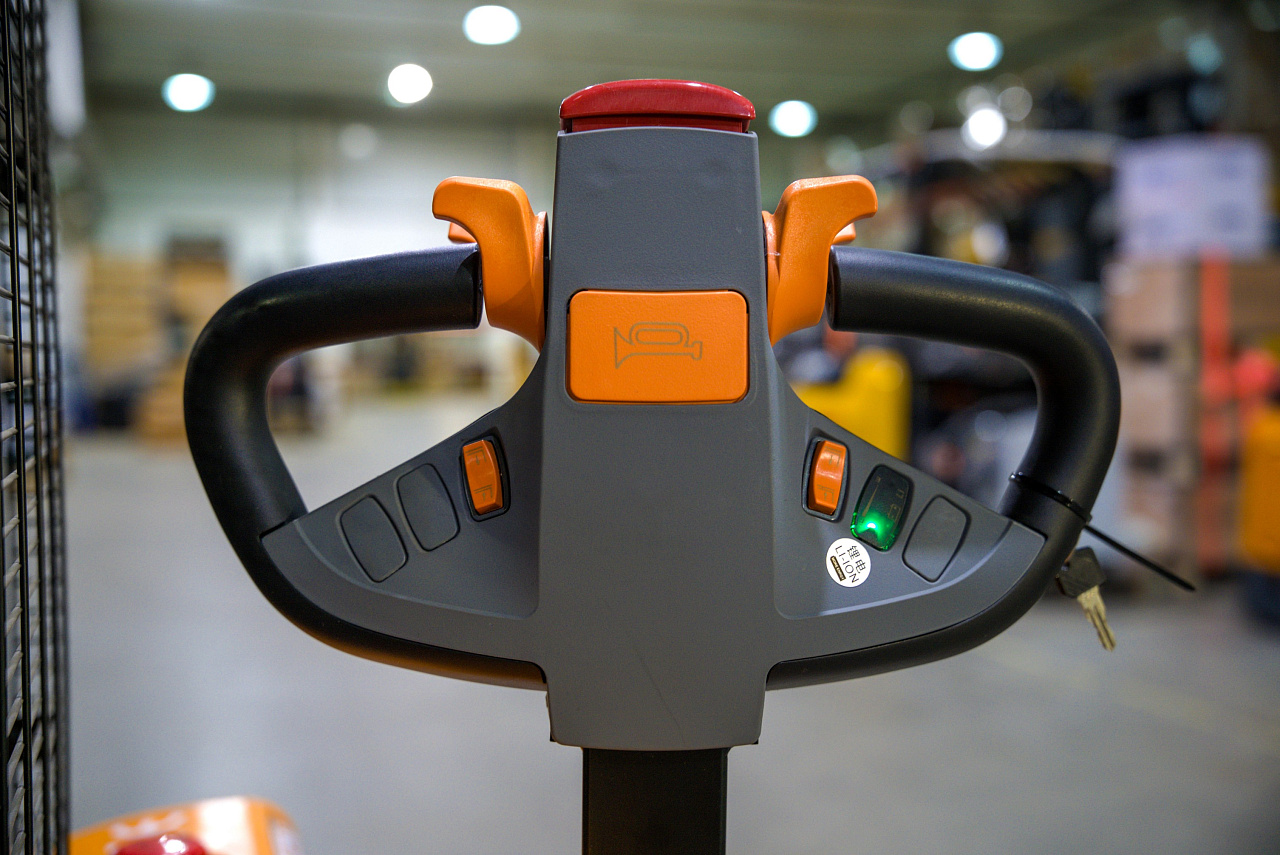

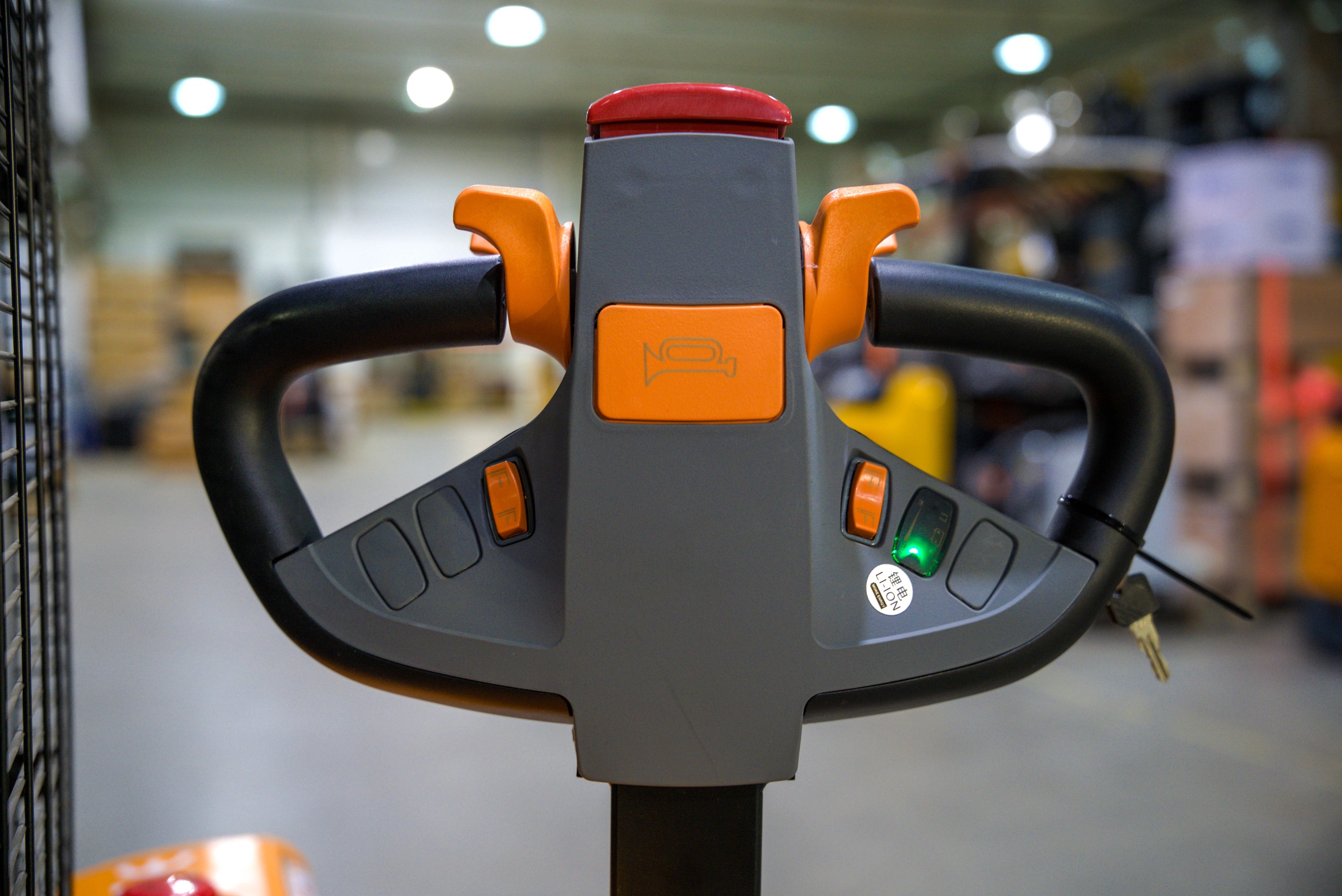

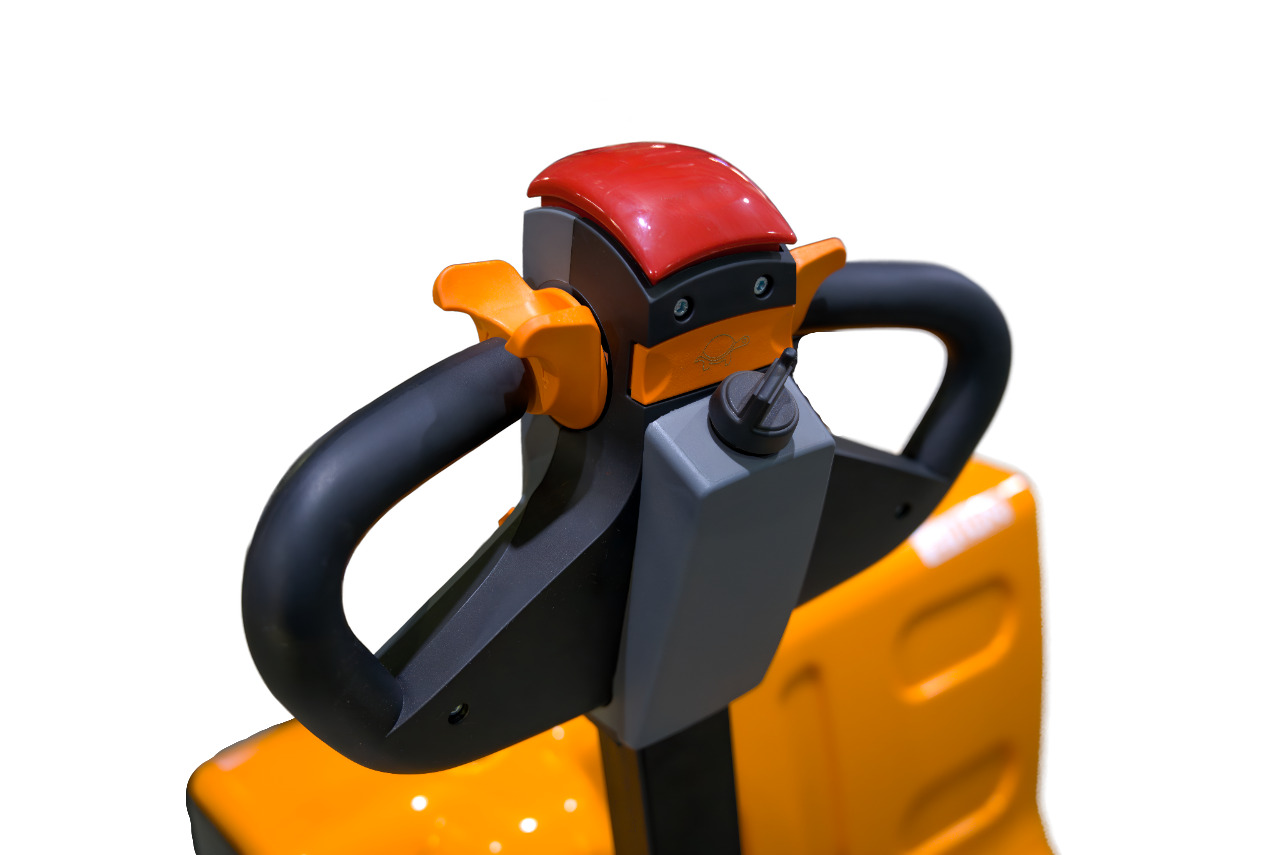

Модель оснащена электрическим приводом и механической системой рулевого управления. Оператор управляет штабелером с помощью рукоятки, сопровождая технику пешком. Компактные габариты шириной 795 мм и минимальный радиус поворота 1405 мм обеспечивают удобное маневрирование в ограниченном пространстве складских проходов.

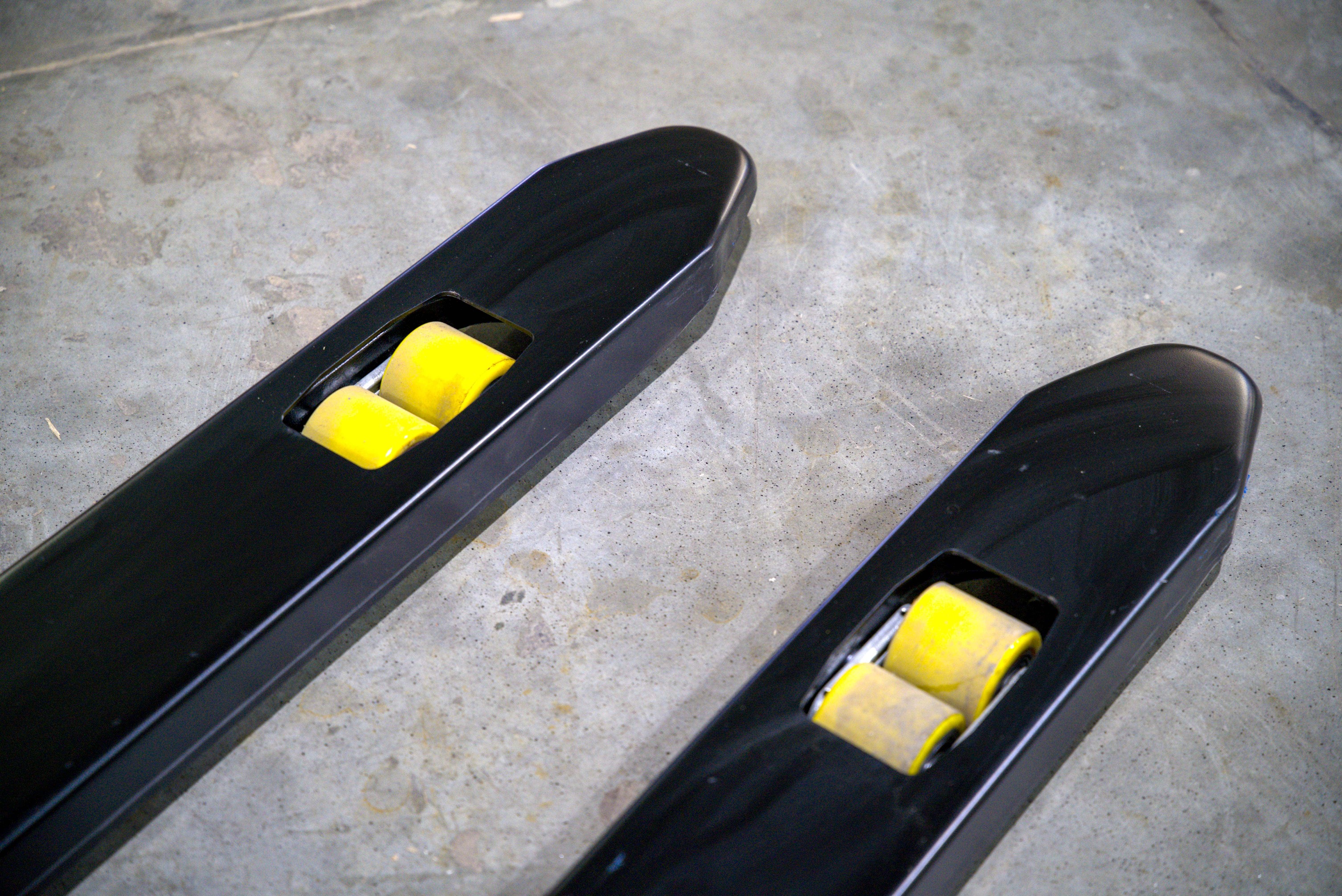

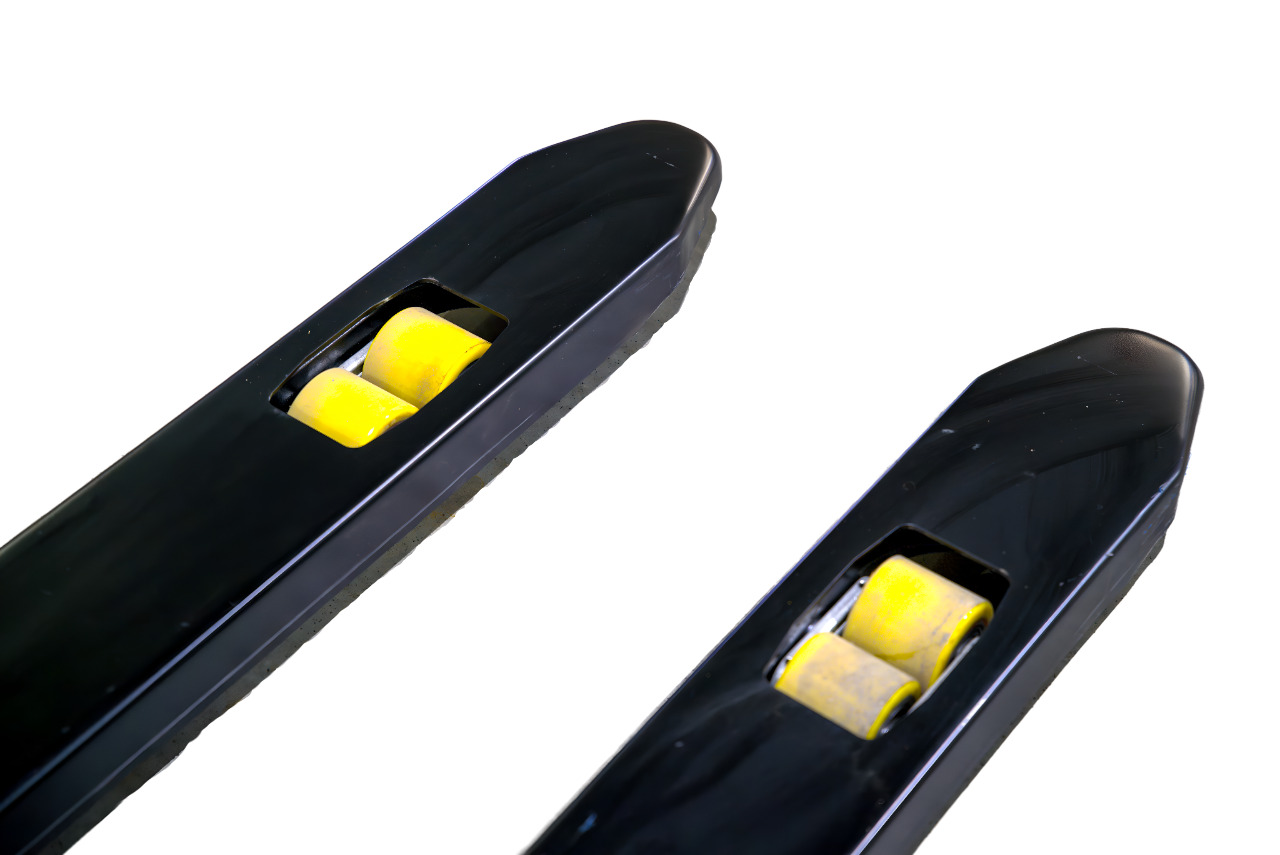

Штабелер оборудован полиуретановыми колесами, тяговым двигателем мощностью 0,75 кВт и двигателем подъема мощностью 2,2 кВт. Скорость передвижения составляет до 4,2 км/ч без груза, а электромагнитный тормоз обеспечивает контролируемую остановку.

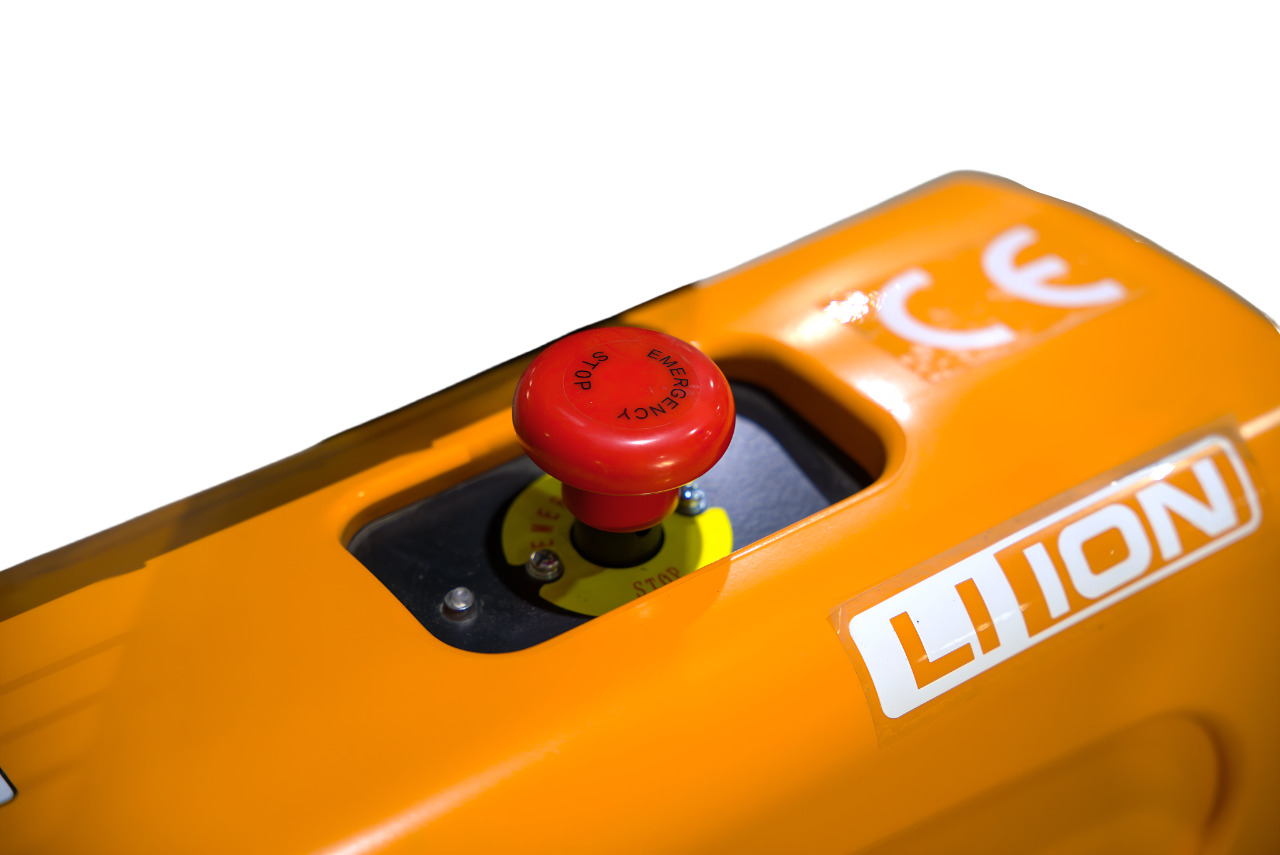

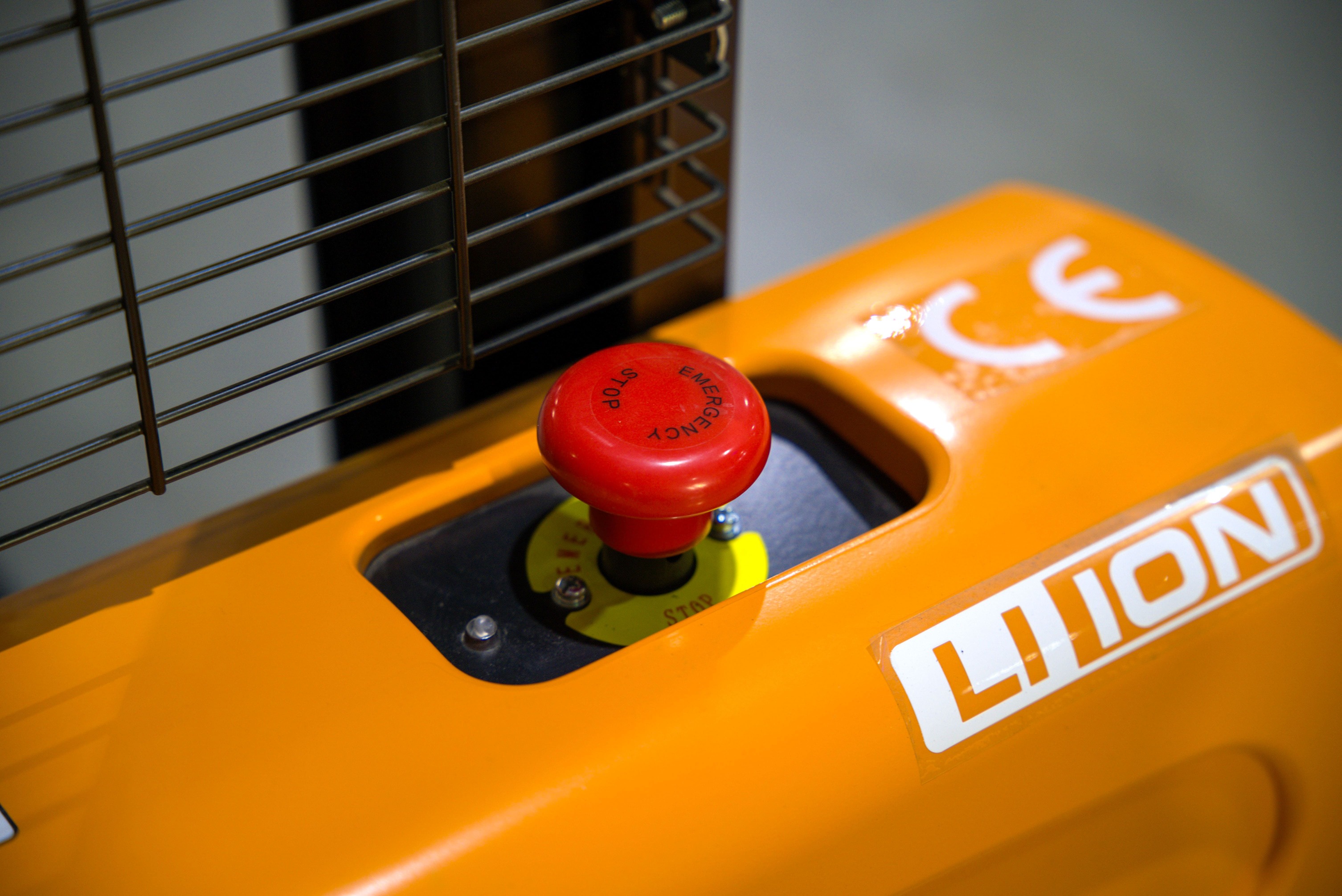

Литий-ионный аккумулятор напряжением 24 В и емкостью 60 А·ч не требует регулярного обслуживания, характерного для свинцово-кислотных батарей. Электрический привод позволяет использовать штабелер внутри складских и производственных помещений без выхлопных газов.
