Технические характеристики ACTIO CDDK15-III
1. Основные характеристики
| Параметр | Модель 1 | Модель 2 |
|---|---|---|
| Обозначение типа изготовителя | CDDK15-III | CDDK15-III |
| Привод: электрический (от акк., от сети, ...), дизель, бензин, газ | Электрический | Электрический |
| Тип управления: ручной, сопровождаемый, стоя, сидя, комплектовщик | Стоя | Стоя |
| Грузоподъемность / Номинальная нагрузка (Q (кг)) | 1500 | 1500 |
| Расстояние до центра тяжести груза (c (мм)) | 600 | 600 |
| Расстояние от оси ведущей колесной пары до вил (x (мм)) | 697 | 697 |
| Колесная база (y (мм)) | 1405 | 1405 |
2. Массовые характеристики
| Параметр | Модель 1 | Модель 2 |
|---|---|---|
| Эксплуатационная масса (кг) | 760/810/835/860 | 1200/1230/1265 |
| Нагрузка на ось с грузом, передняя/задняя (кг) | 1280/1070 | 1280/1070 |
| Нагрузка на ось без груза, передняя/задняя (кг) | 650/200 | 650/200 |
3. Ходовая часть и колёса
| Параметр | Модель 1 | Модель 2 |
|---|---|---|
| Колеса | Полиуретан | Полиуретан |
| Размер передних колес | Ø 250x70 | Ø 250x70 |
| Размер задних колес | Ø 80x70 | Ø 80x70 |
| Дополнительные колеса (размеры) | Ø150x60 | Ø150x60 |
| Число колес, передние/задние (x = ведущие колеса) | 1x+2/4 | 1x+2/4 |
| Ширина колеи, передняя (b10 (мм)) | 586 | 586 |
| Ширина колеи, задняя (b11 (мм)) | 410/525 | 410/525 |
4. Габаритные размеры
| Параметр | Модель 1 | Модель 2 |
|---|---|---|
| Высота мачты опущенной (h1 (мм)) | 2087/1837/2087/2237/2337 | 1720/2050/2210/2410 |
| Свободный ход (h2 (мм)) | Н/Д (N/A) | 1240/1570/1740/1940 |
| Высота подъема (h3 (мм)) | 1600/2500/3000/3300/3500 | 3500/4500/5000/5600 |
| Высота мачты выдвинутой (h4 (мм)) | 2087/3087/3587/3887/4087 | 4010/5030/5510/6110 |
| Высота рукояти в рабочем положении, мин./макс. (h14 (мм)) | 1150/1450 | 1150/1450 |
| Высота опорных консолей (h8 (мм)) | 81 | 81 |
| Высота в опущенном положении (h13 (мм)) | 90 | 90 |
| Общая длина (l1 (мм)) | 1990(2070) | 1990(2070) |
| Длина до передней поверхности вил (l2 (мм)) | 920 | 920 |
| Общая ширина (b1/b2 (мм)) | 850 | 850 |

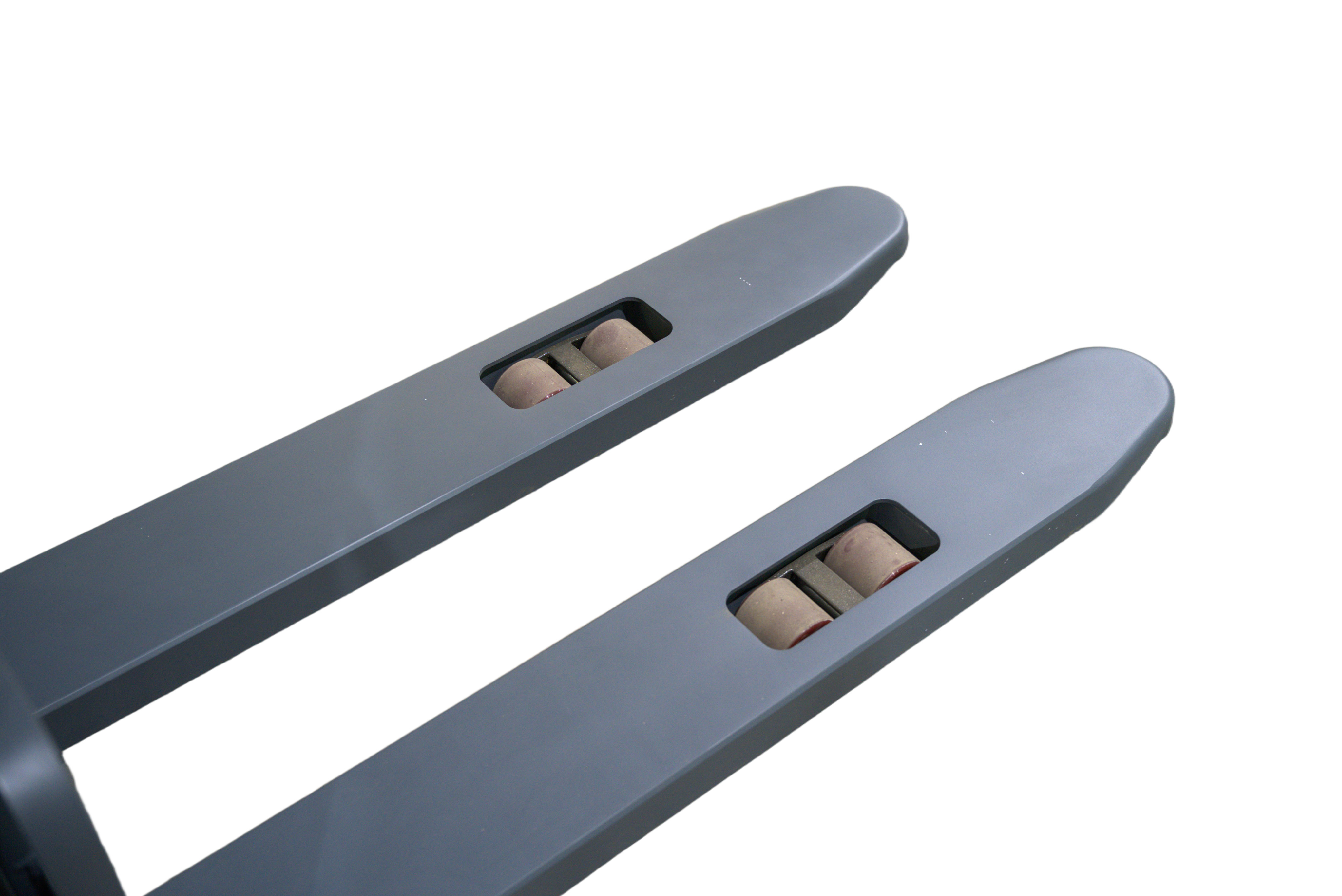

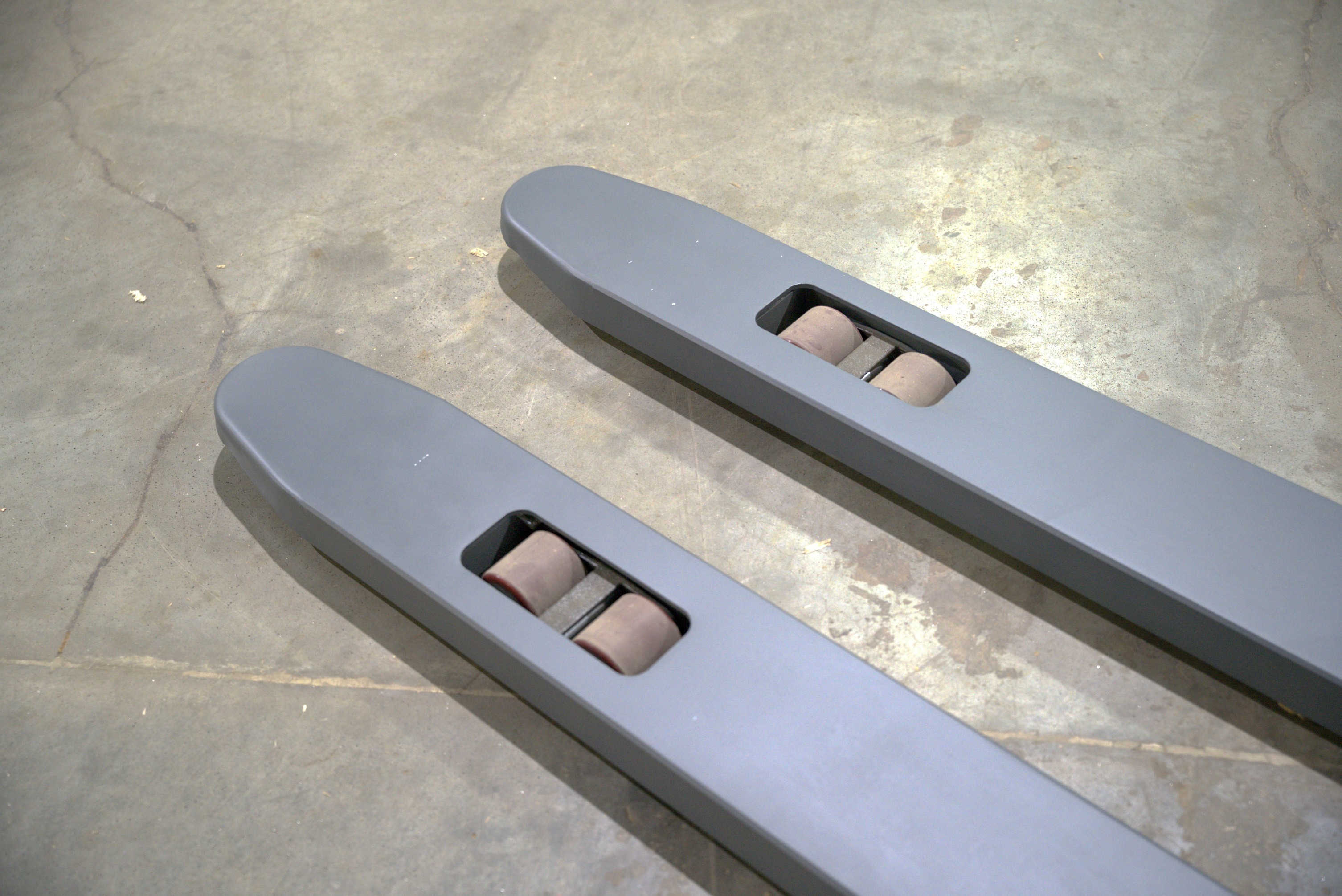

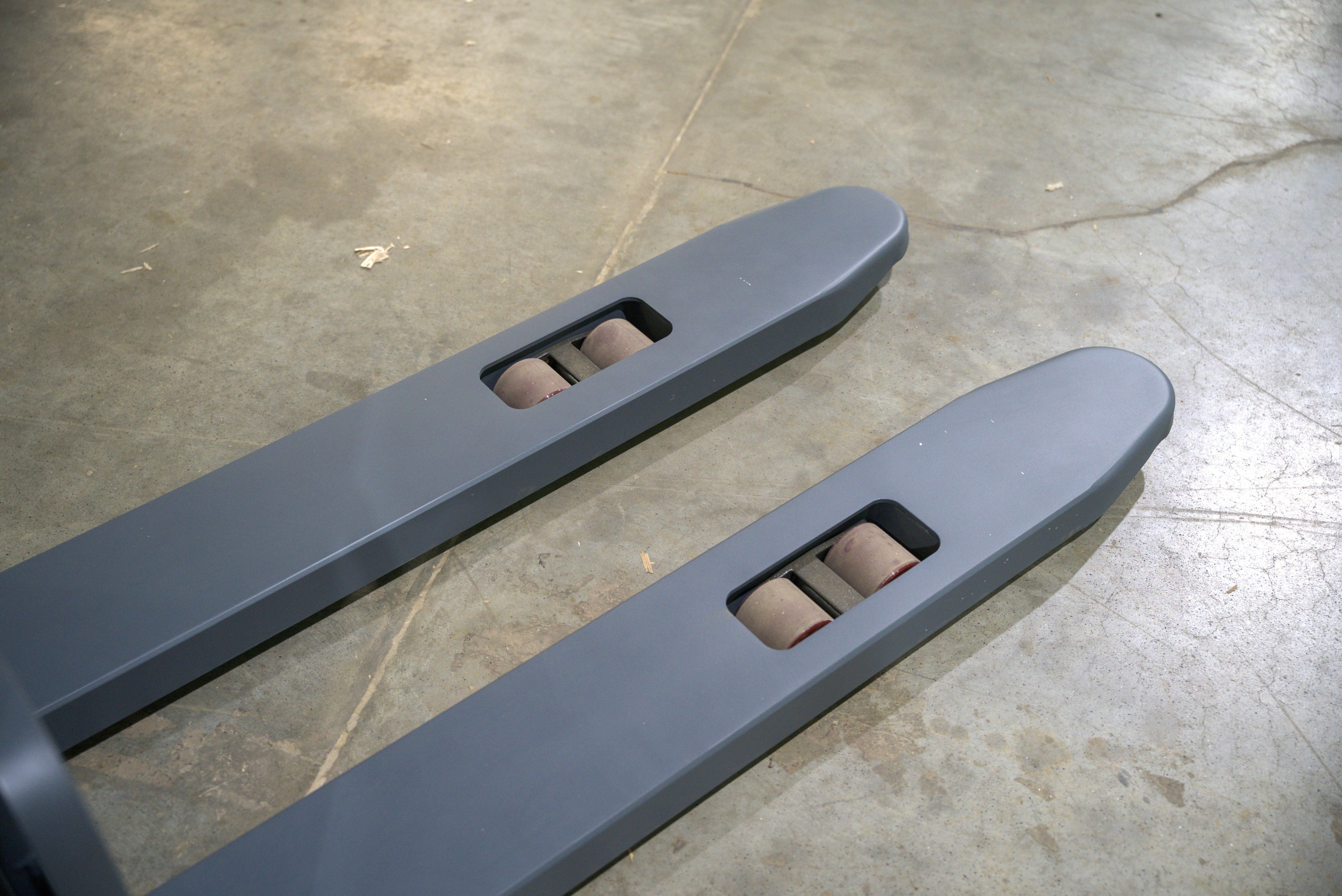

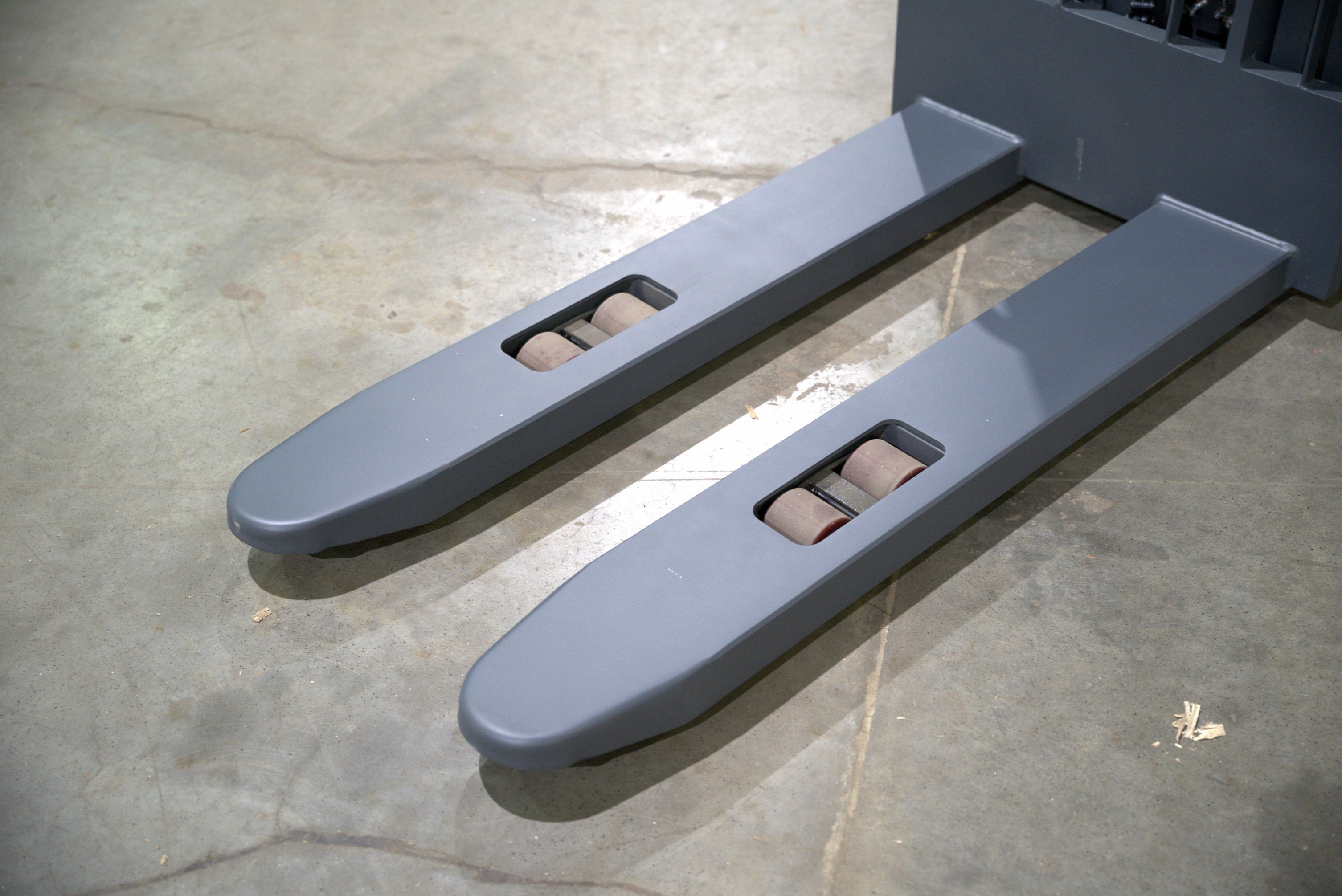

| Размеры вил DIN ISO 2331 (s / e / l (мм)) | 60/170/1070(1150) | 60/170/1070(1150) |
| Расстояние между вилами (распределитель) (b5 (мм)) | 570/695 | 570/695 |
| Дорожный просвет в центре колесной базы (m2 (мм)) | 26 | 26 |
| Рабочий проход для поддонов 1000 × 1200 поперечно (Ast (мм)) | 2550 | 2550 |
| Рабочий проход для поддонов 800 × 1200 продольно (Ast (мм)) | 2520 | 2520 |
| Радиус поворота (Wa (мм)) | 1655 | 1655 |
5. Рабочие показатели
| Параметр | Модель 1 | Модель 2 |
|---|---|---|
| Скорость движения, с грузом/без груза (км/ч) | 6.5/6.7 | 6.5/6.7 |
| Скорость подъема, с грузом/без груза (м/с) | 09/0.16 | 09/0.16 |
| Скорость опускания, с грузом/без груза (м/с) | 0.16/0.15 | 0.16/0.15 |
| Макс. преодолеваемый уклон, с грузом/без груза (%) | 6/15 | 6/15 |
| Рабочий тормоз | Электромагнитный | Электромагнитный |
6. Электродвигатели и аккумулятор
| Параметр | Модель 1 | Модель 2 |
|---|---|---|
| Мощность ходового двигателя S2 60 мин (кВт) | 1.2 (перем. ток) | 1.2 (перем. ток) |
| Мощность двигателя подъема при S3 15% (кВт) | 2.2 | 2.2 |
| Напряжение АКБ / номинальная емкость K5 ((В)/(А·ч) или кВт·ч) | 24/200(24/240) | 24/200(24/240) |
| Вес аккумулятора (кг) | 160(220) | 160(220) |
7. Дополнительные сведения
| Параметр | Модель 1 | Модель 2 |
|---|---|---|
| Уровень звукового давления на месте оператора (дБ (A)) | 70 | 70 |

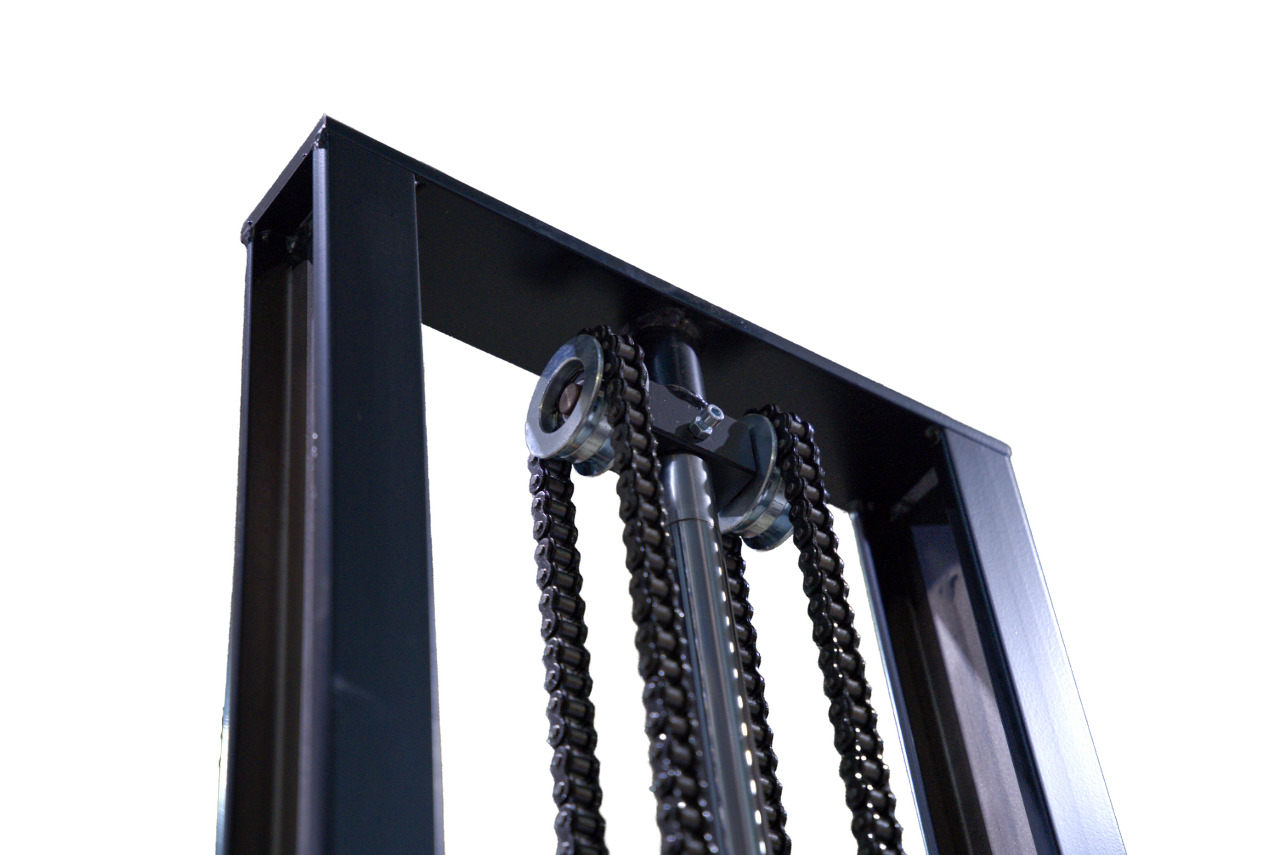

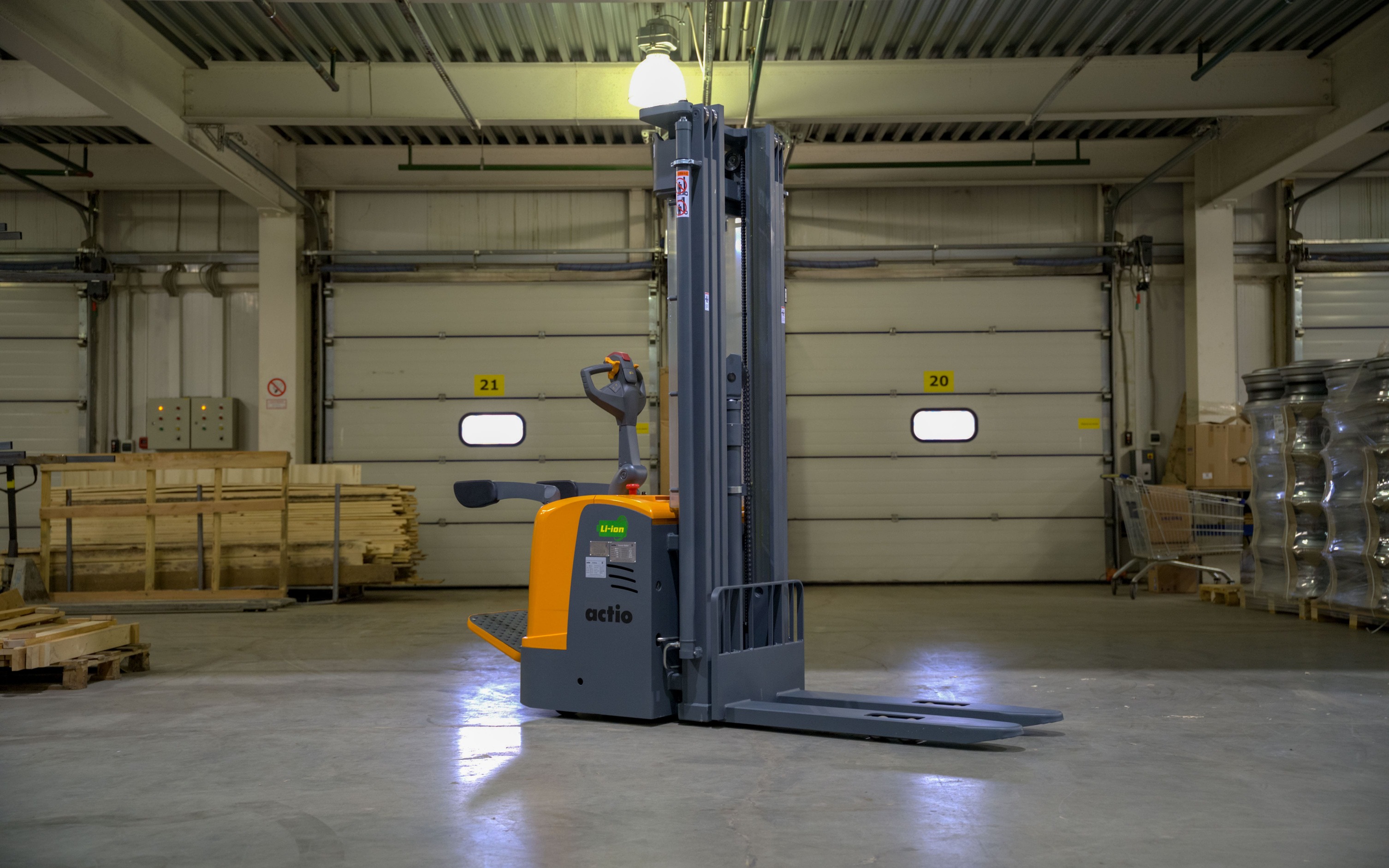

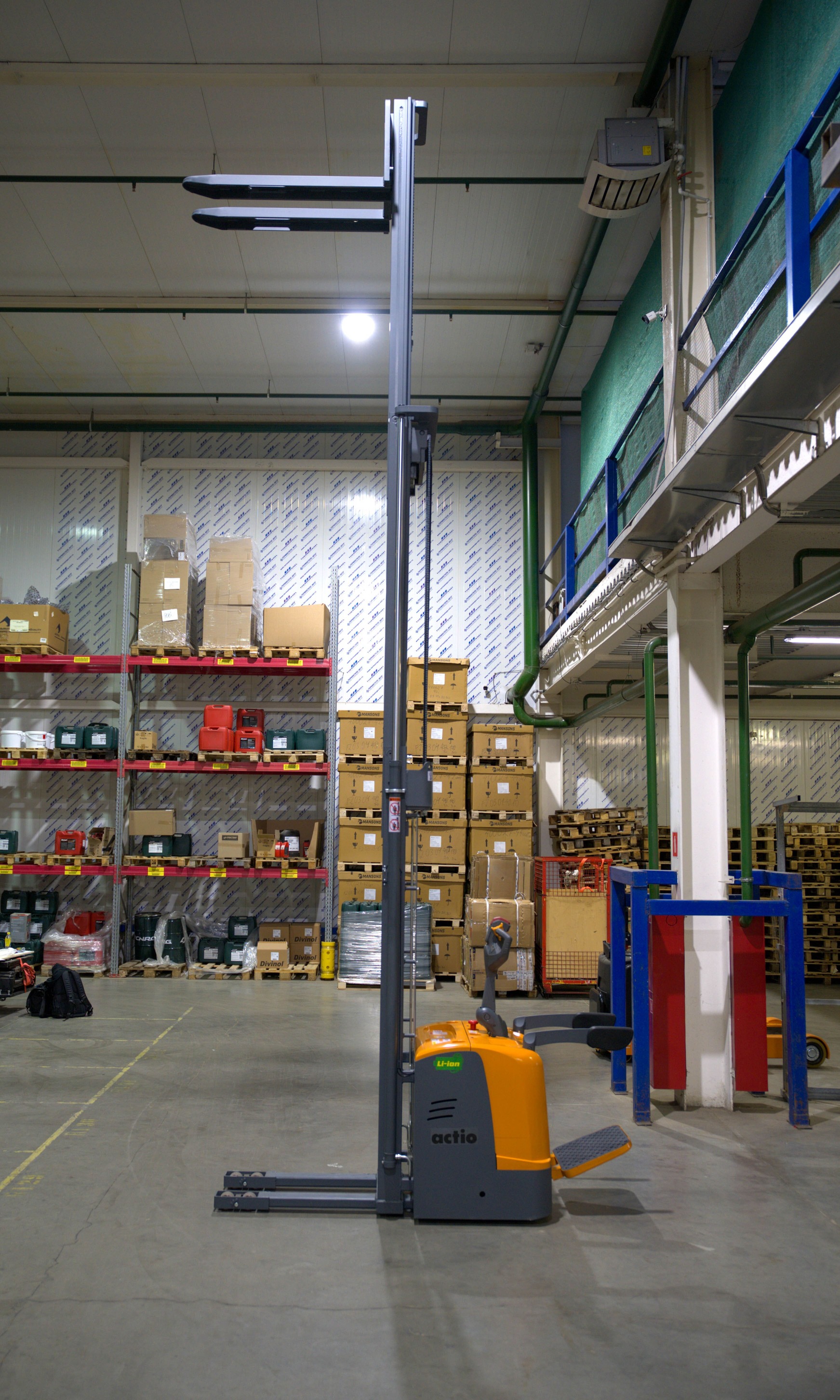

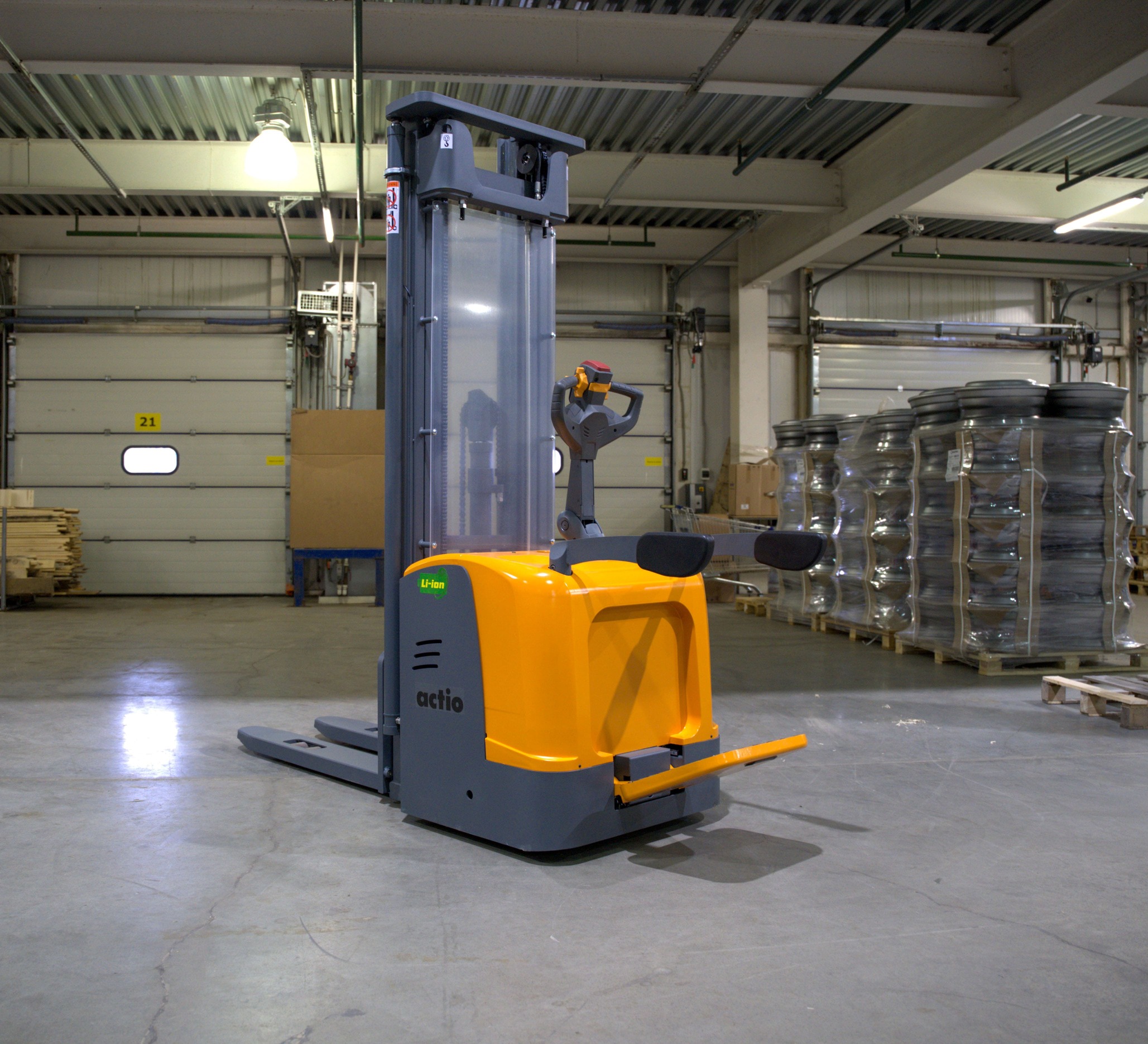

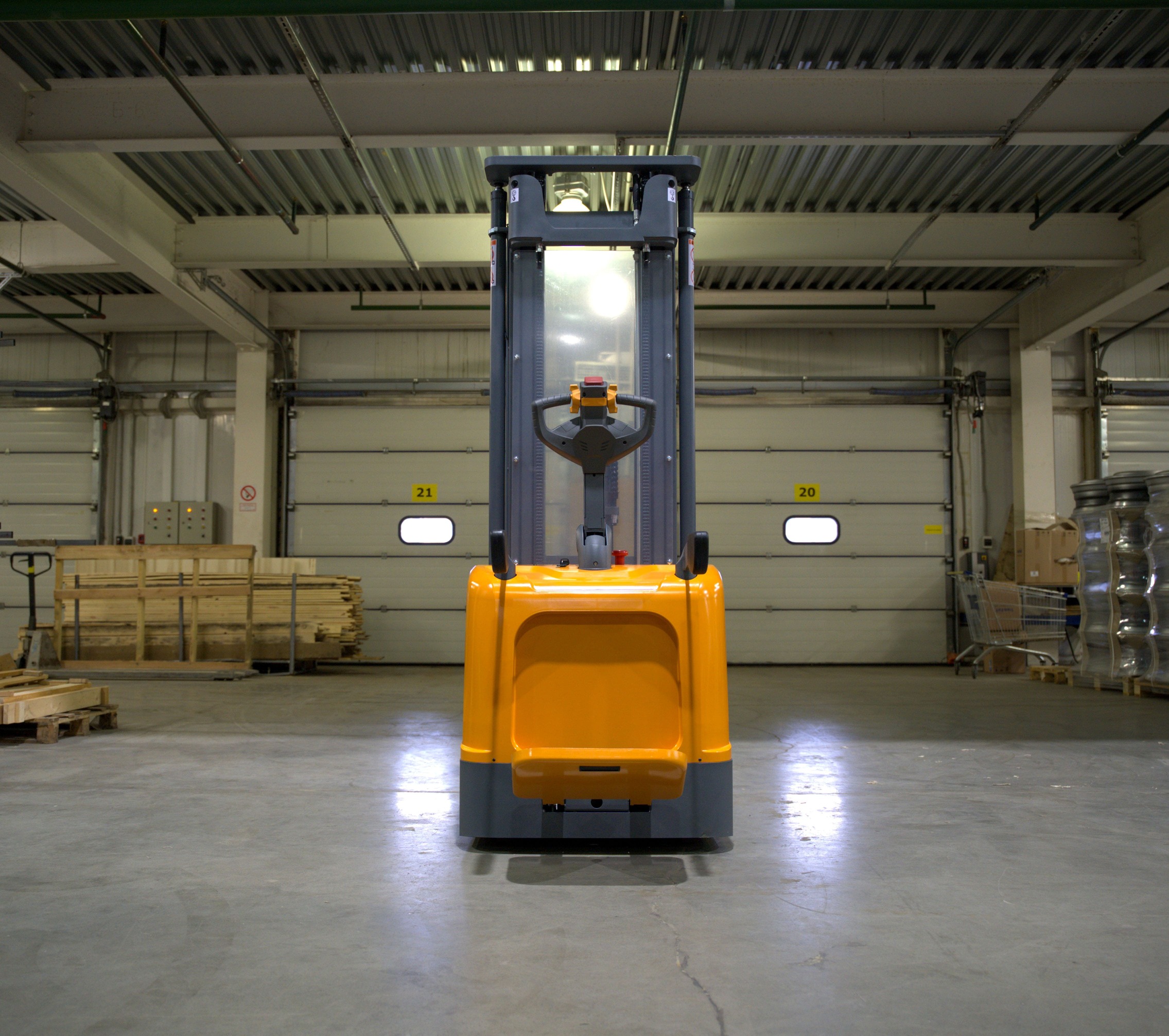

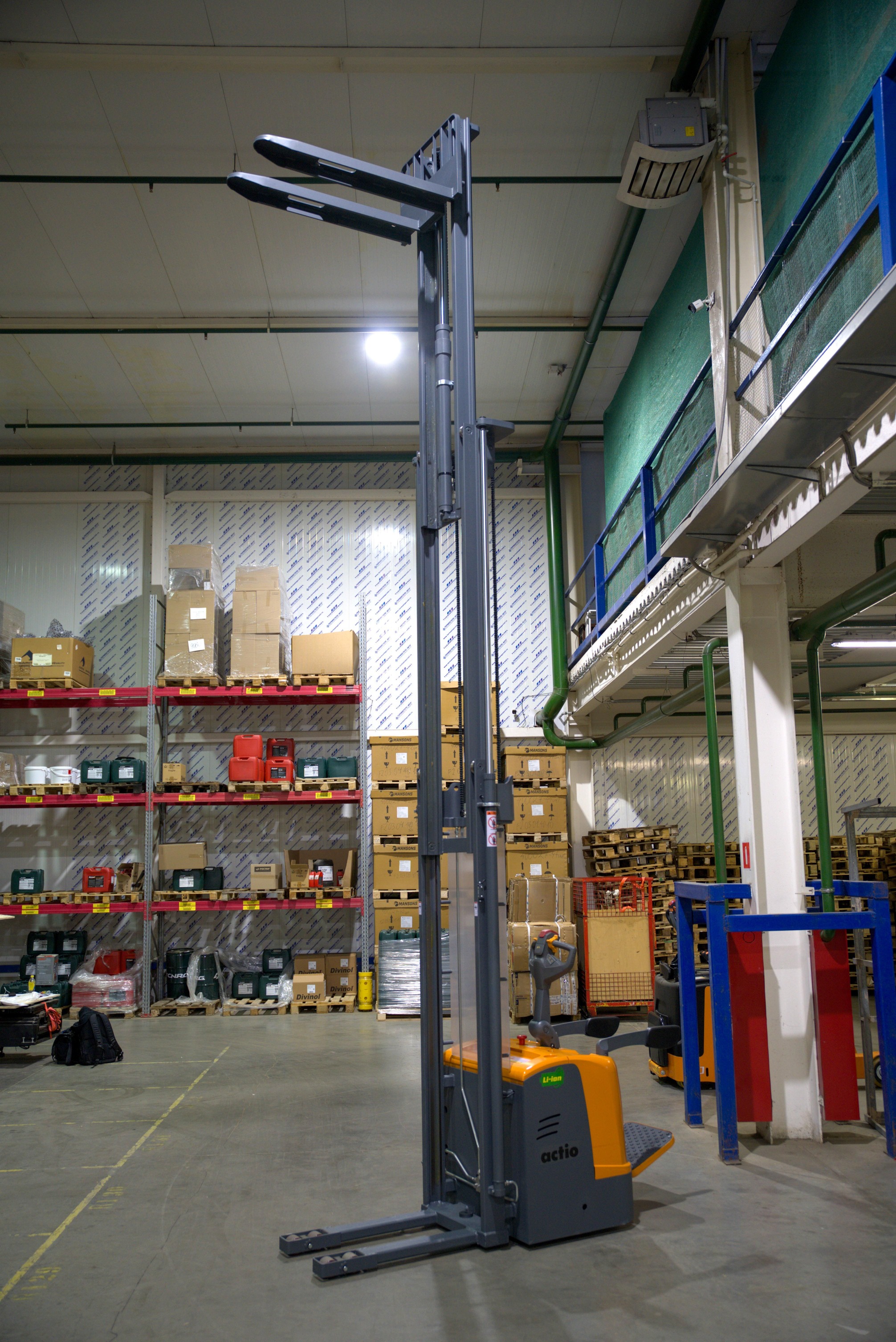

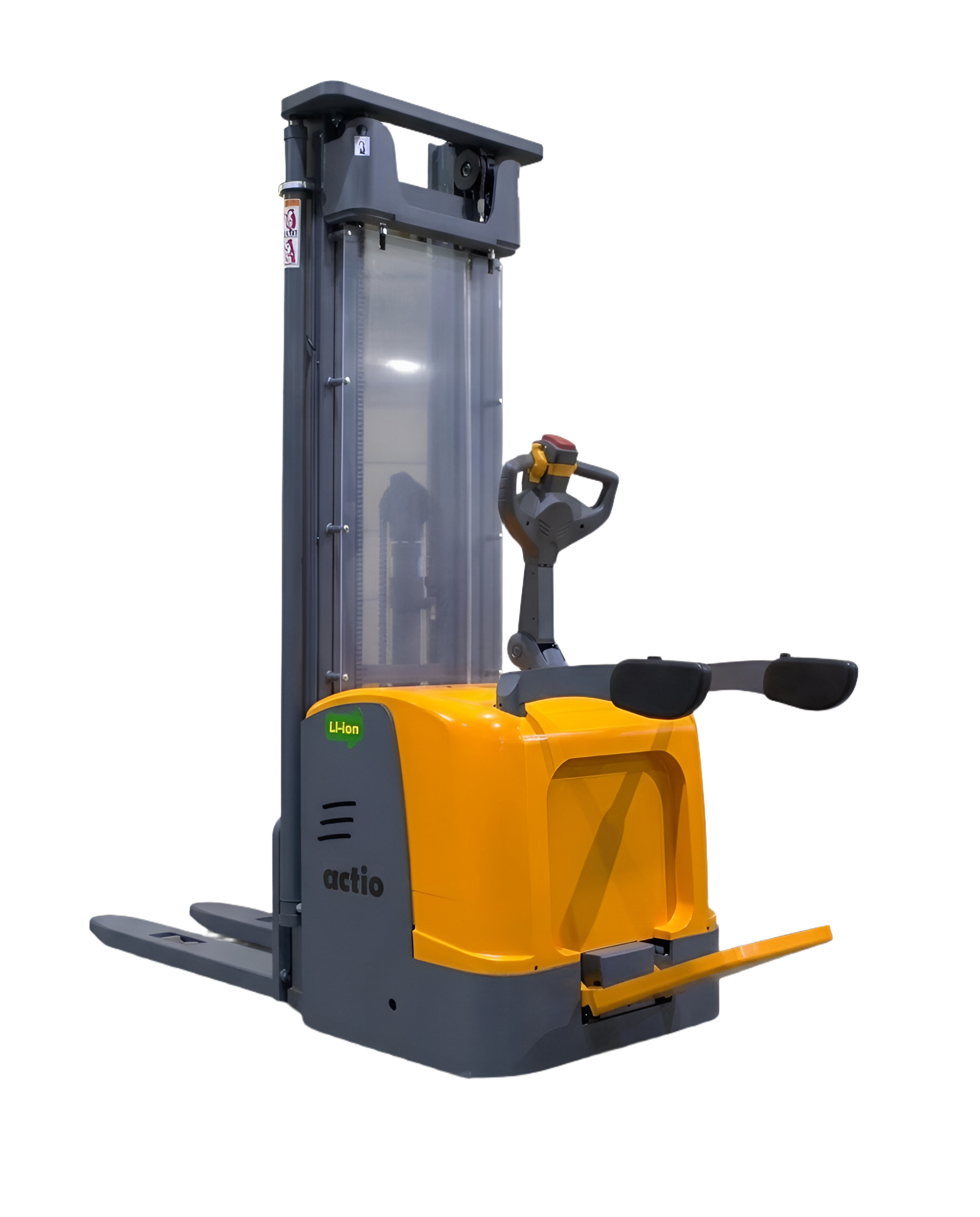

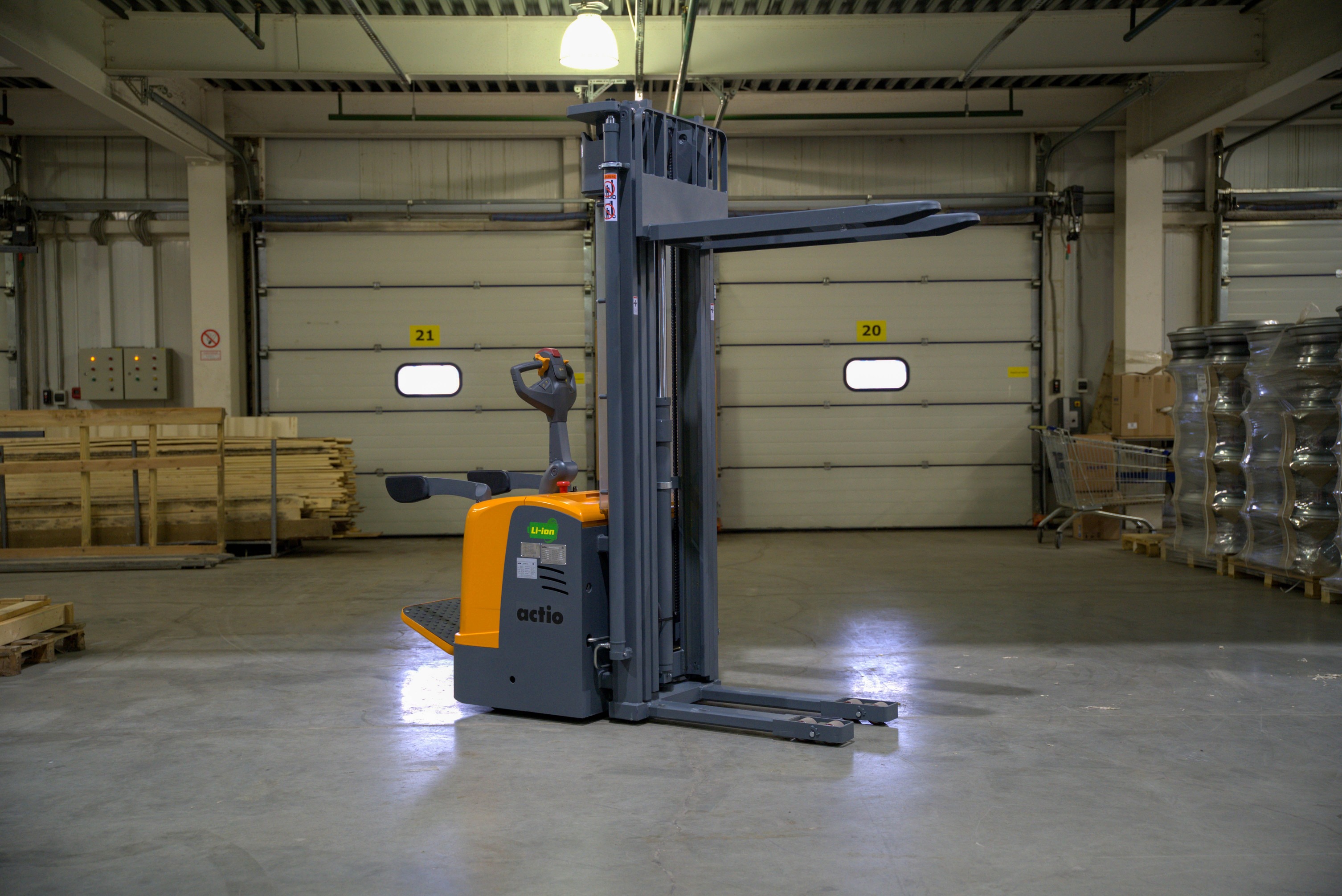

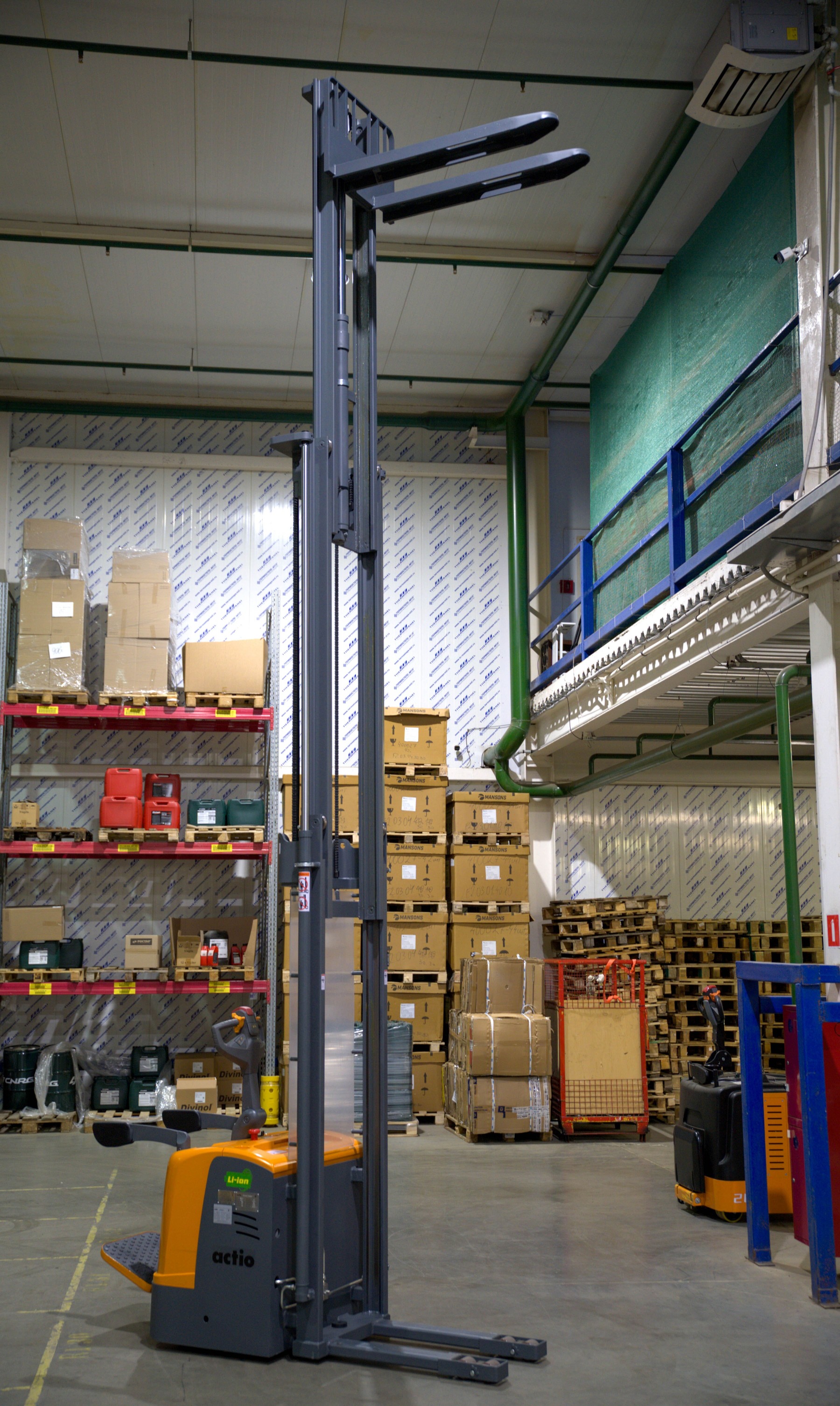

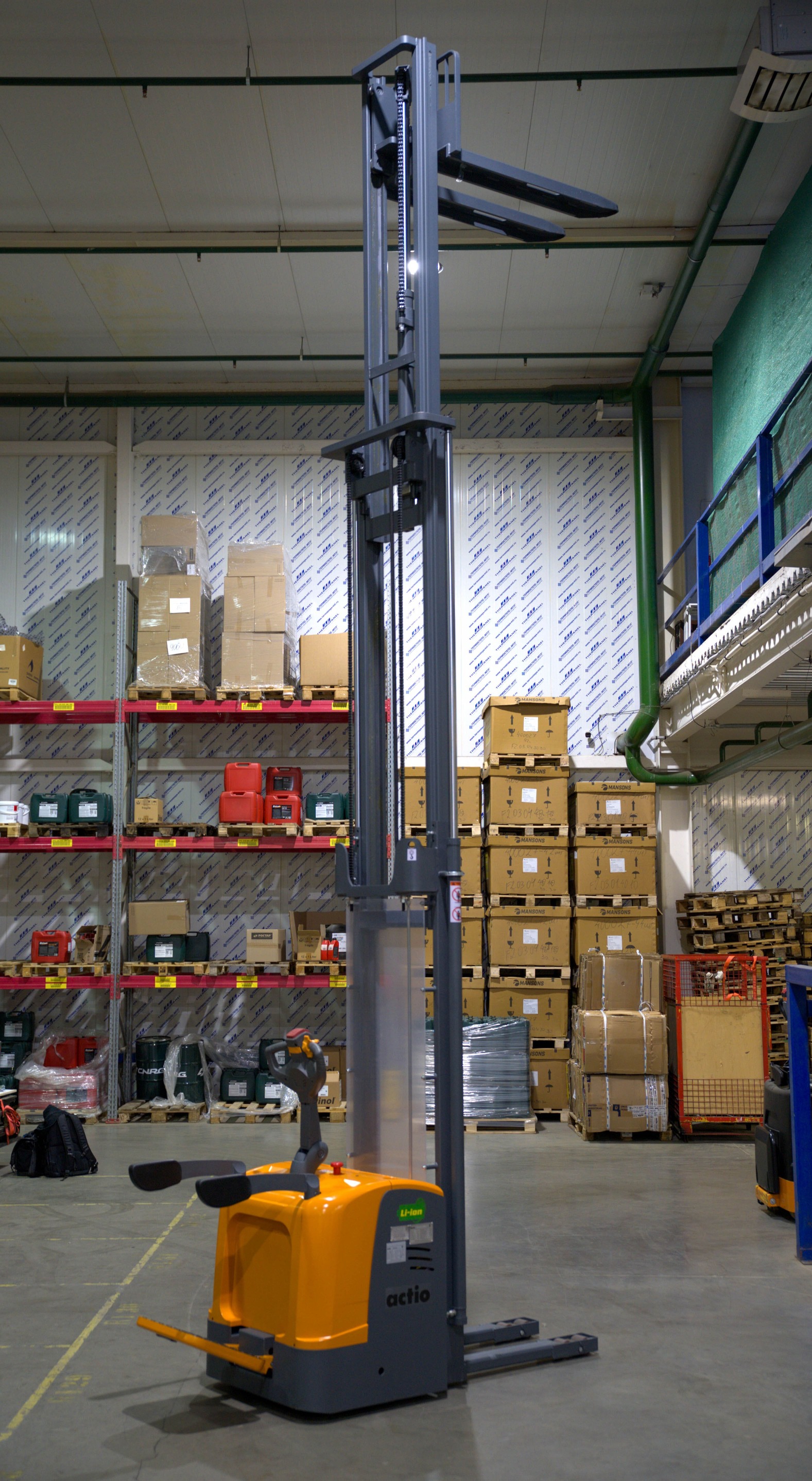

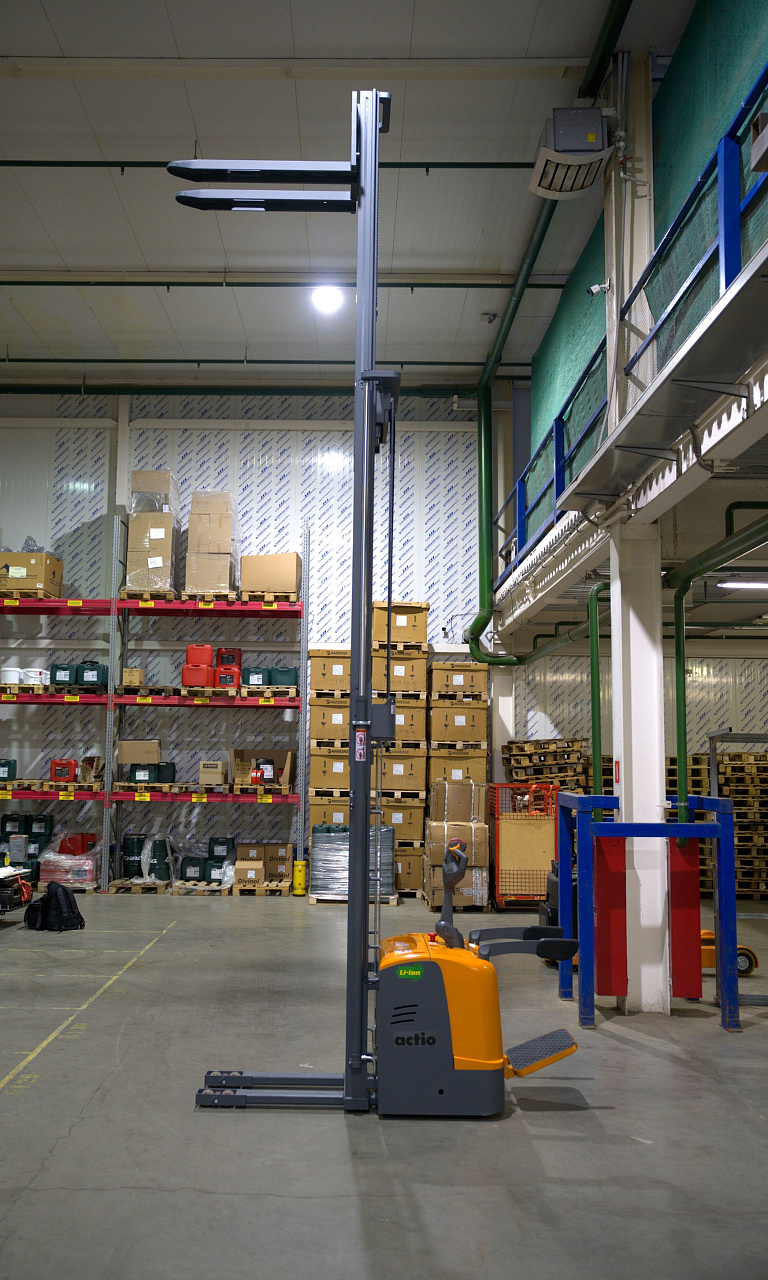

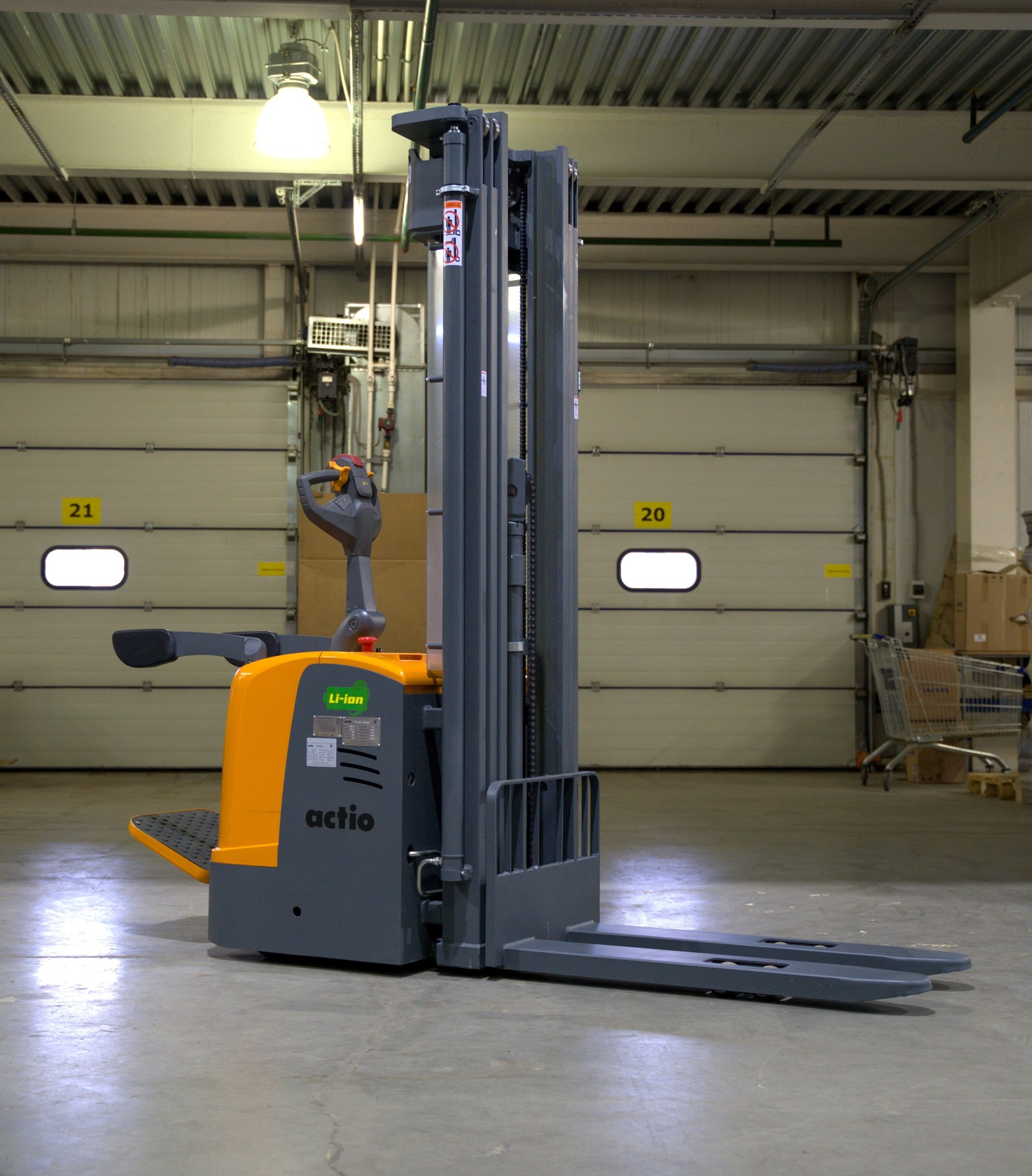

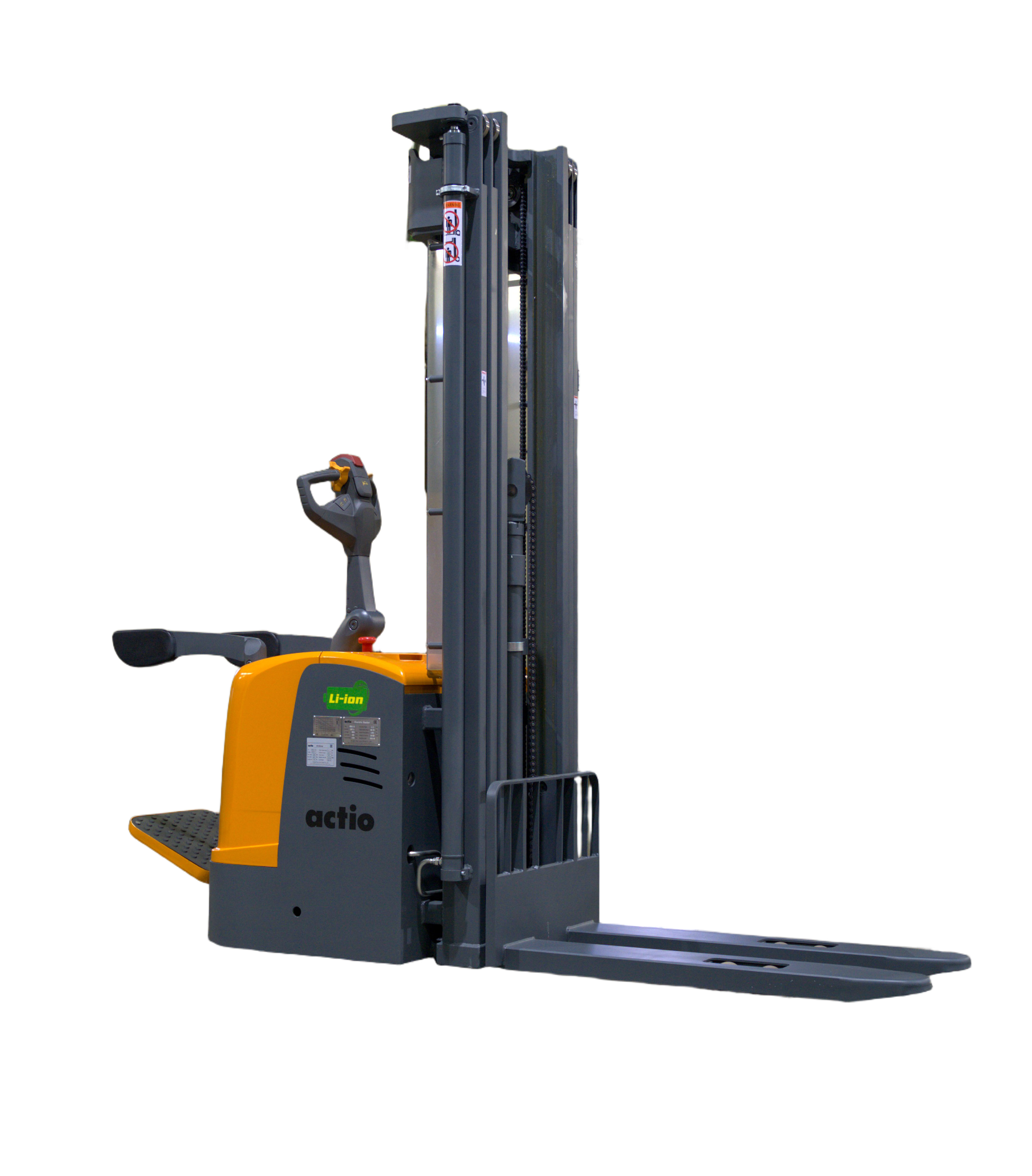

ACTIO CDDK15-III — электрический штабелер грузоподъемностью 1500 кг, предназначенный для подъема, штабелирования и перемещения паллетированных грузов на складах, в логистических центрах и производственных помещениях. В зависимости от конфигурации мачты высота подъёма составляет от 1600 до 5600 мм, что позволяет использовать технику для обслуживания многоуровневых стеллажей.

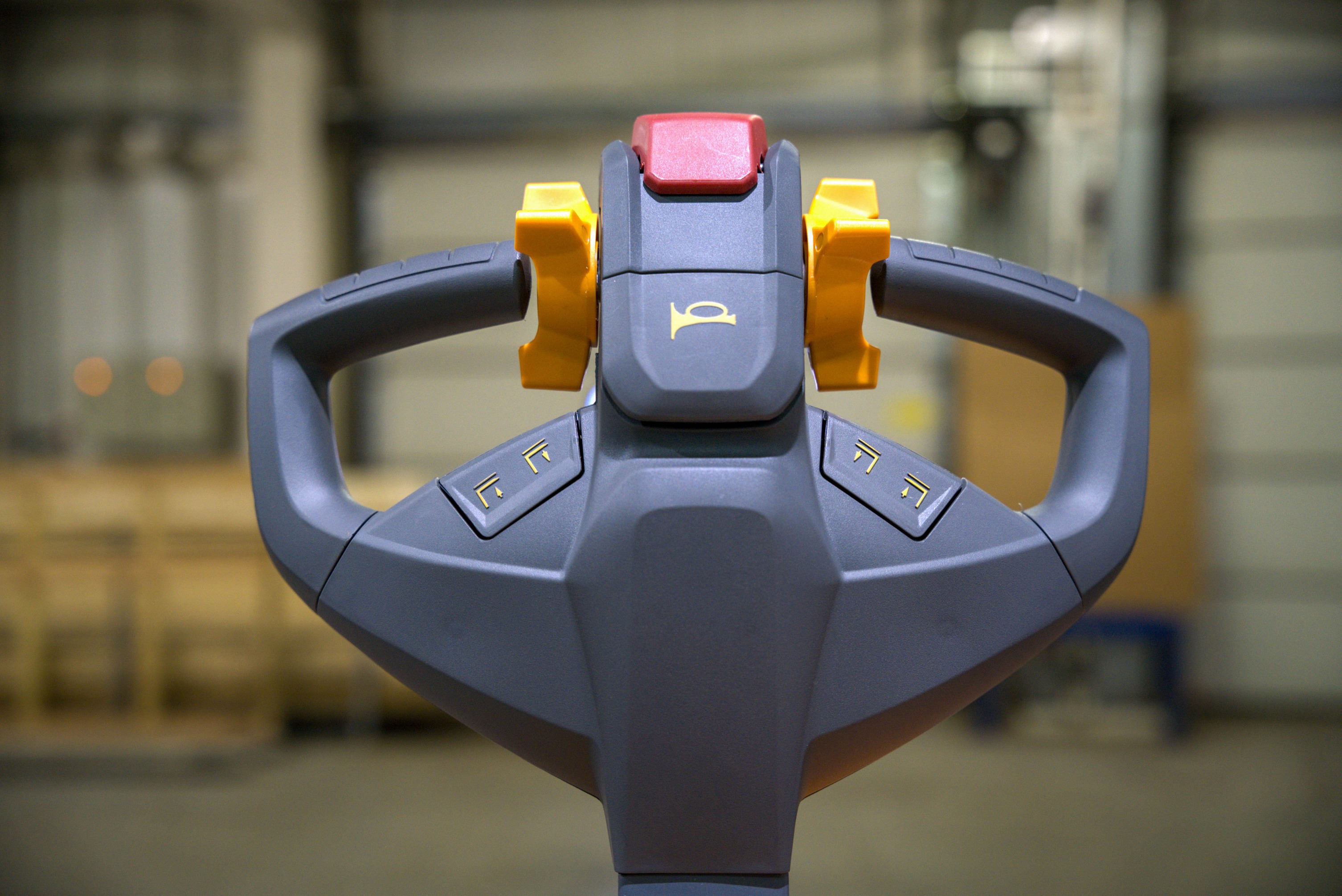

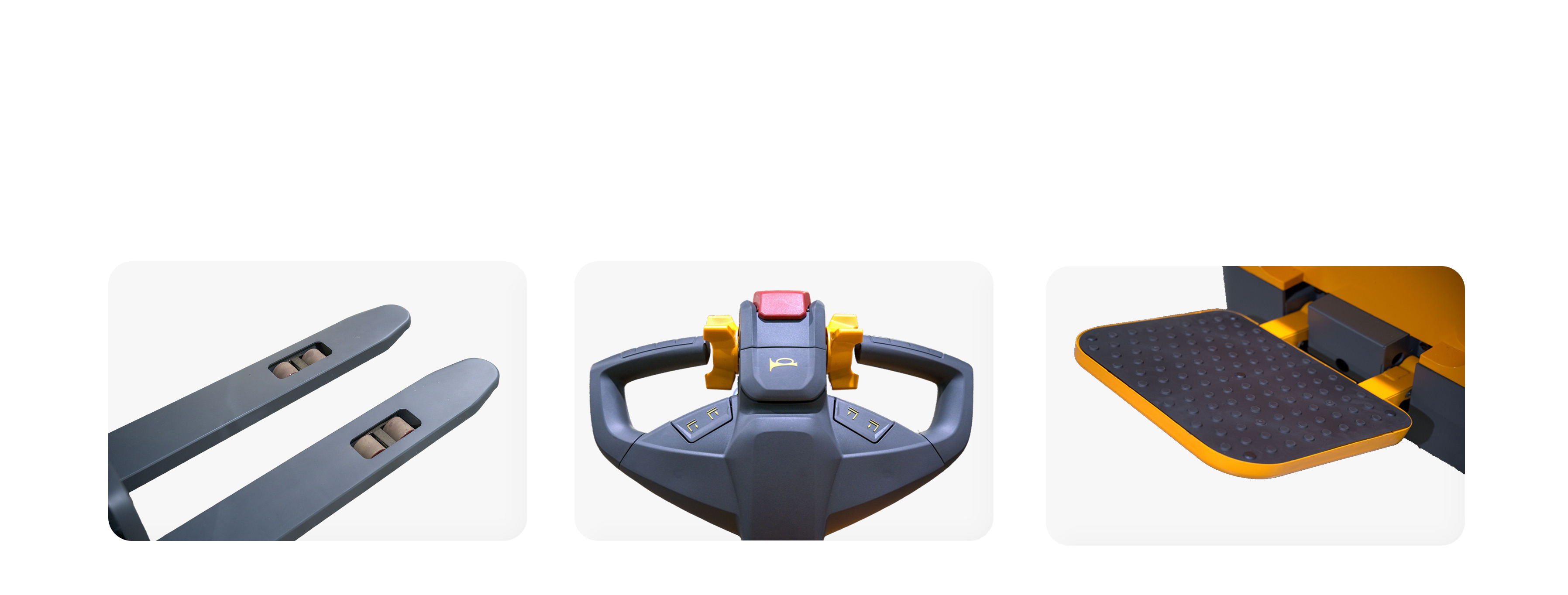

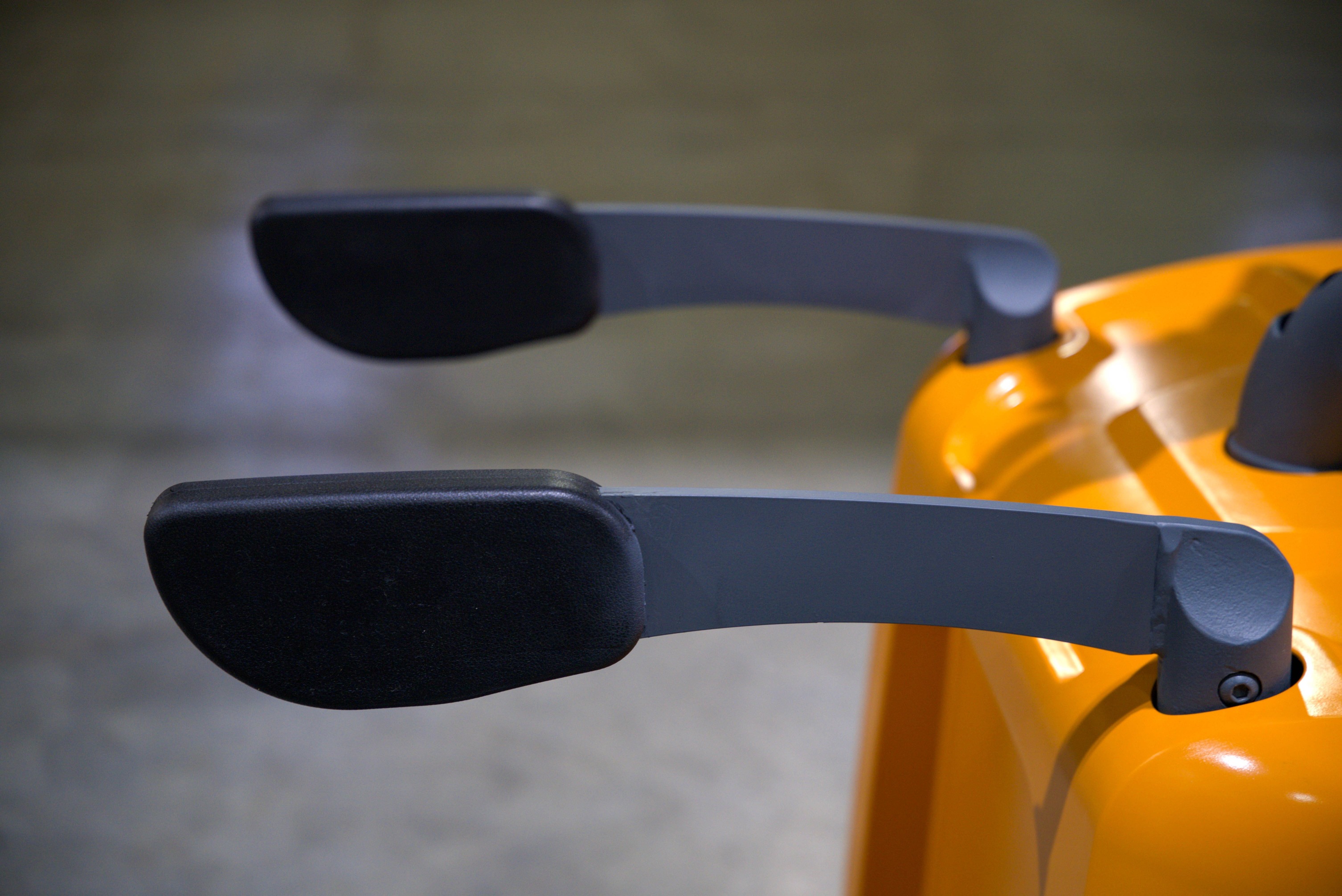

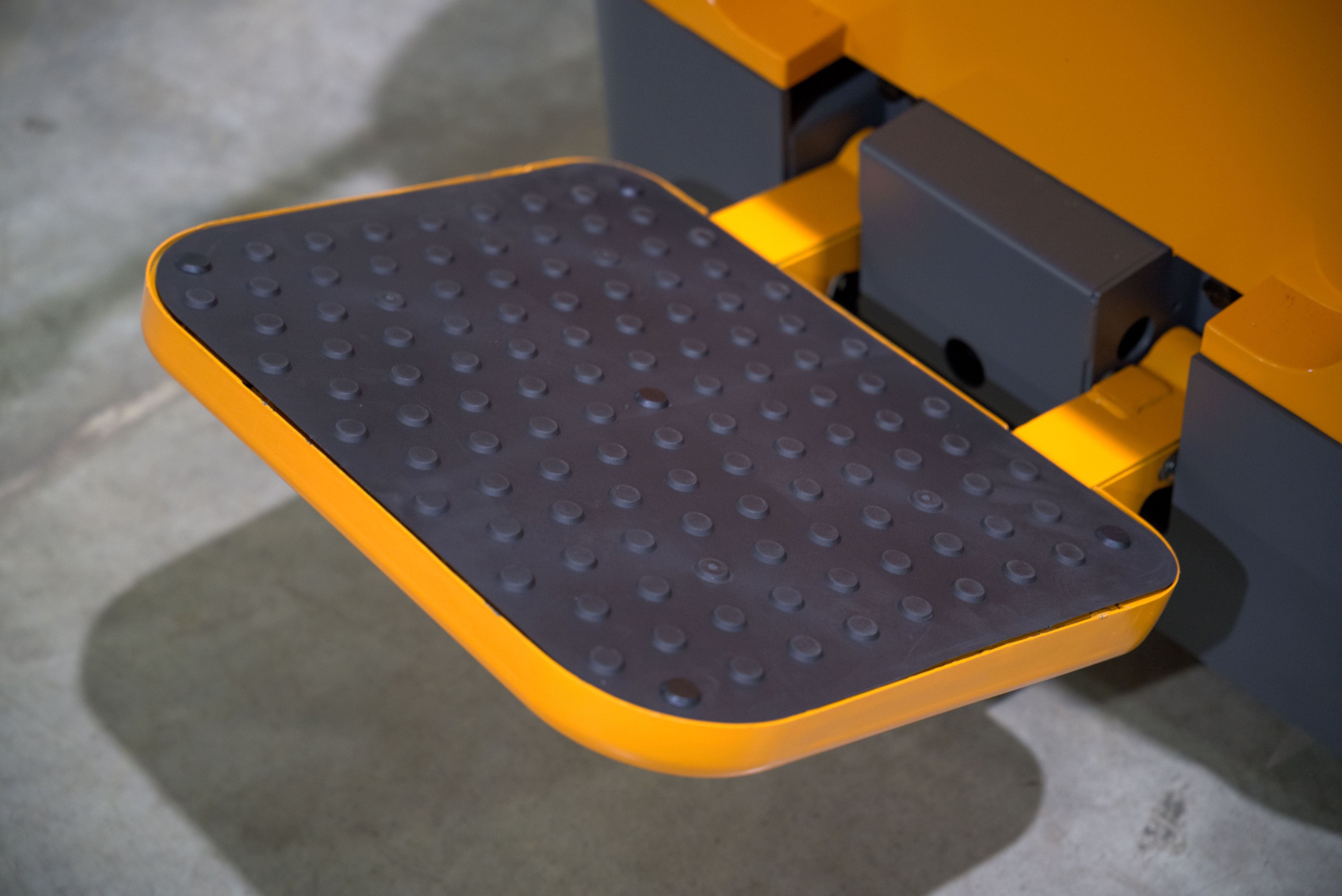

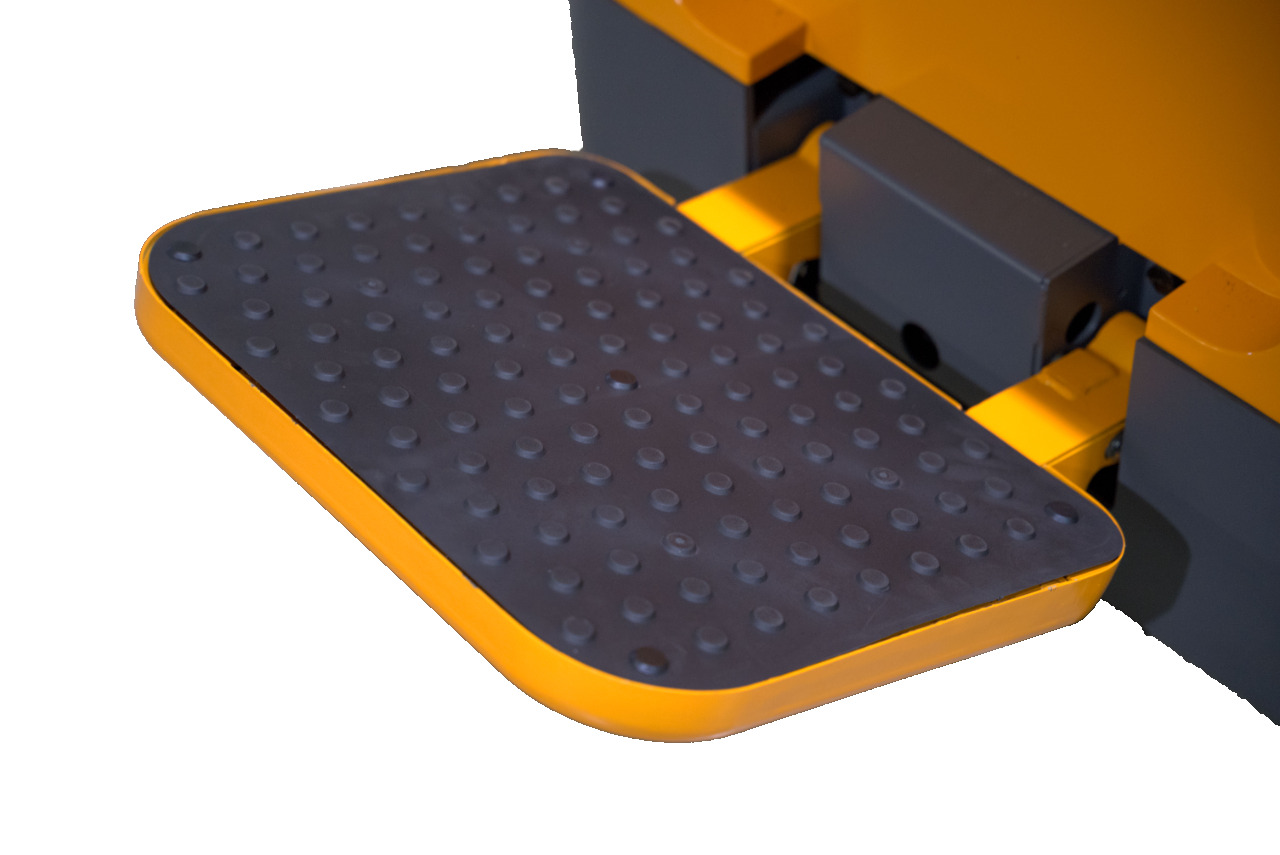

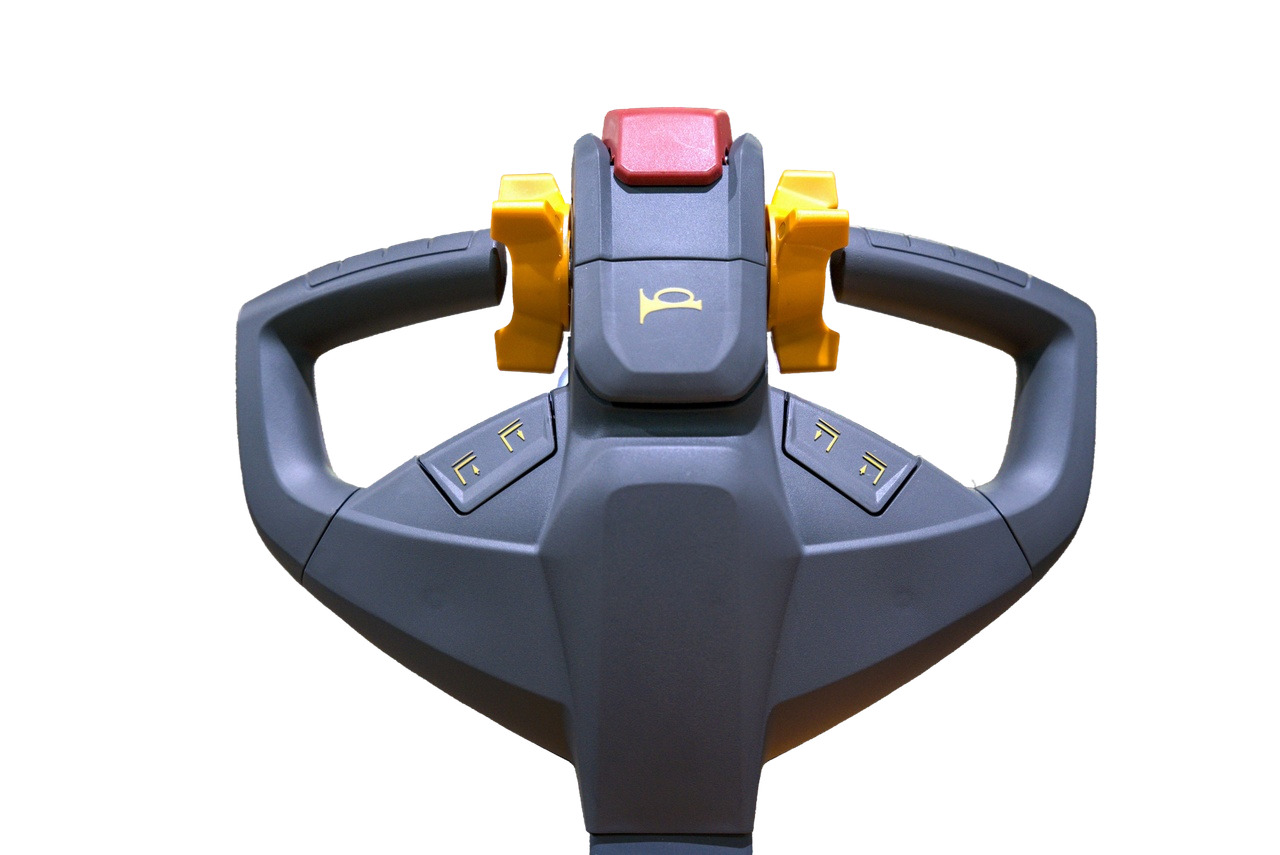

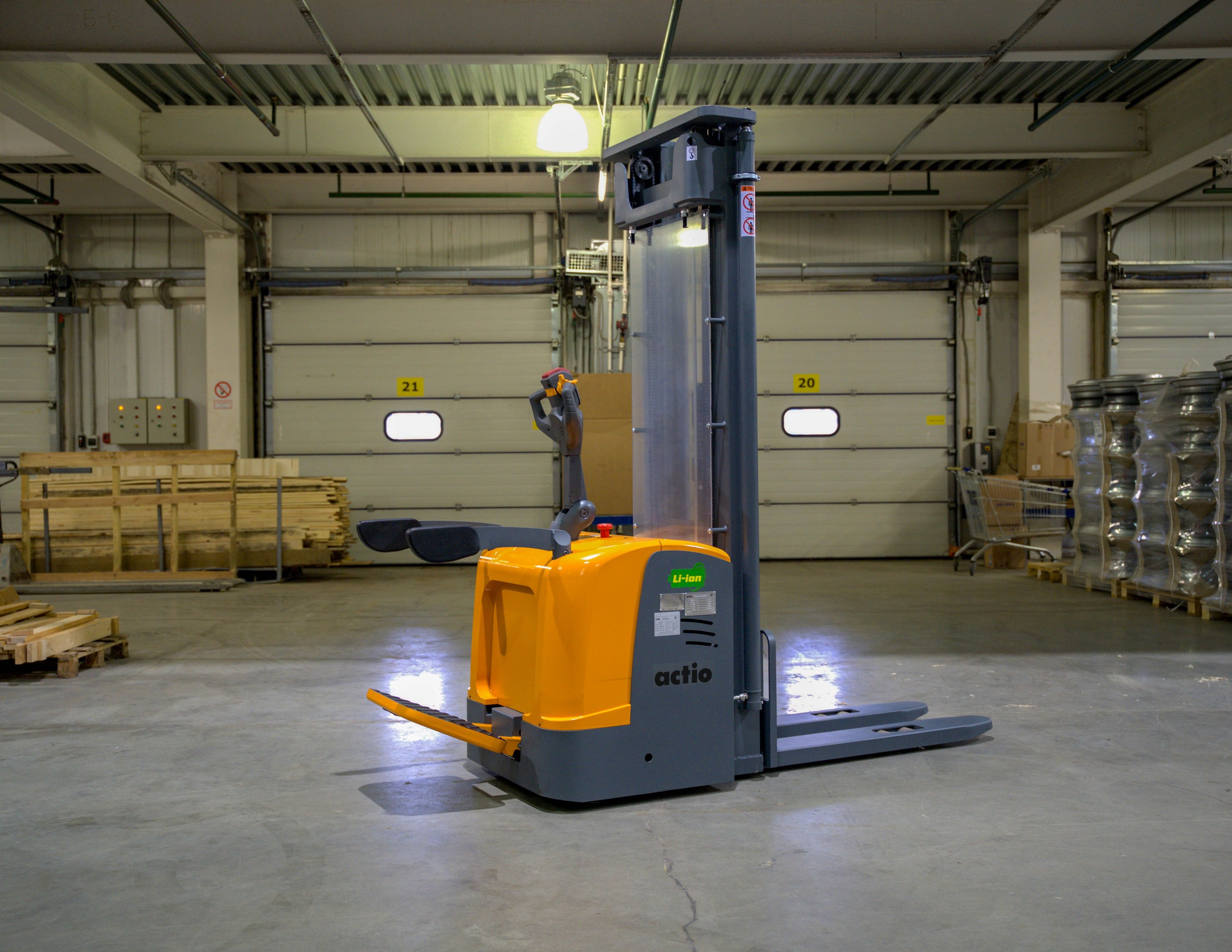

Модель оснащена эргономичной рукояткой управления, складной платформой для оператора и защитными поручнями. Управление стоя на платформе удобно при интенсивной эксплуатации и перемещении грузов между складскими зонами.
Электрический привод обеспечивает скорость движения до 6,7 км/ч без груза, а электромагнитная тормозная система — контролируемую остановку. Радиус поворота 1655 мм и ширина корпуса 850 мм позволяют работать в ограниченном пространстве складских проходов.

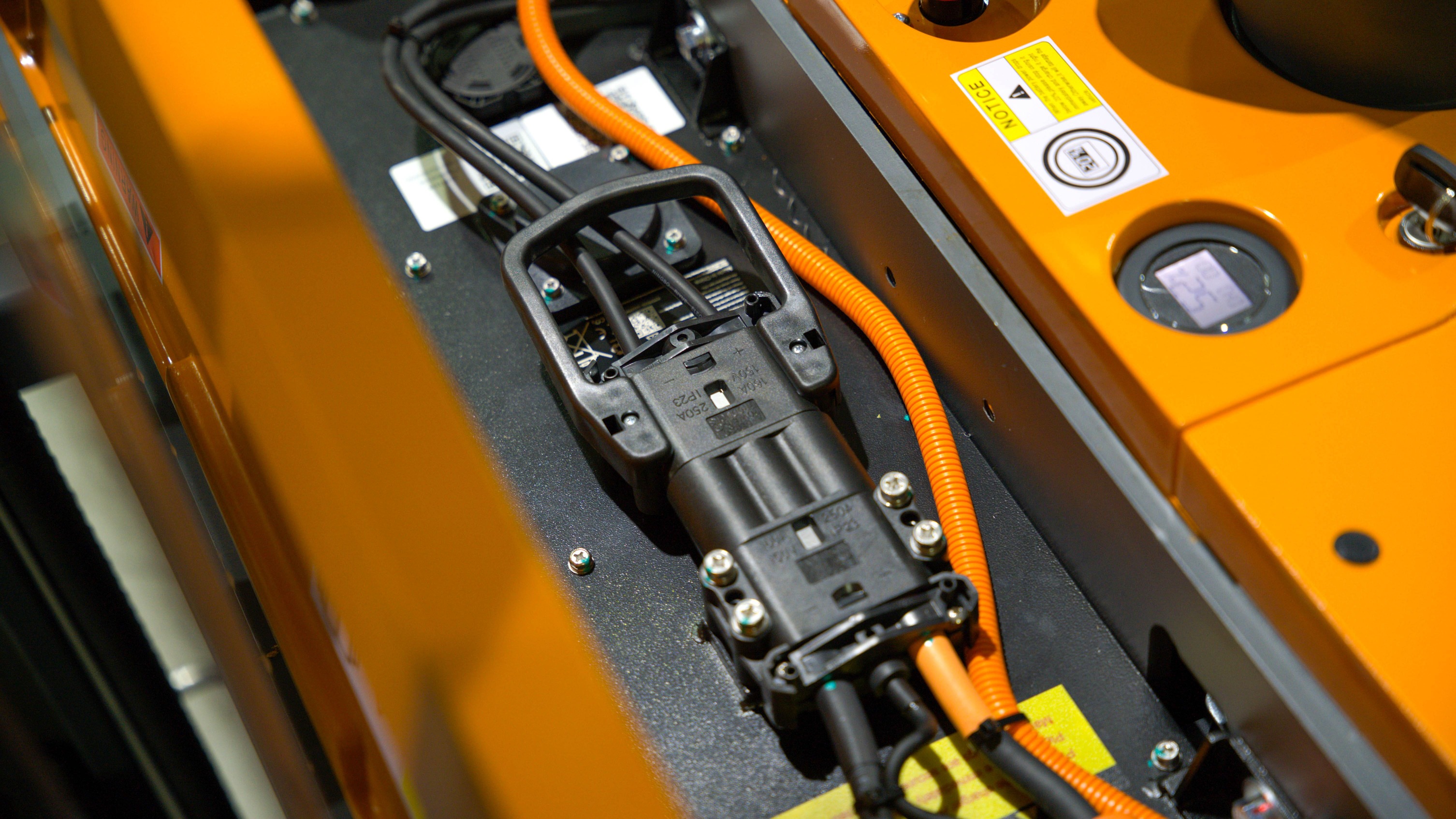

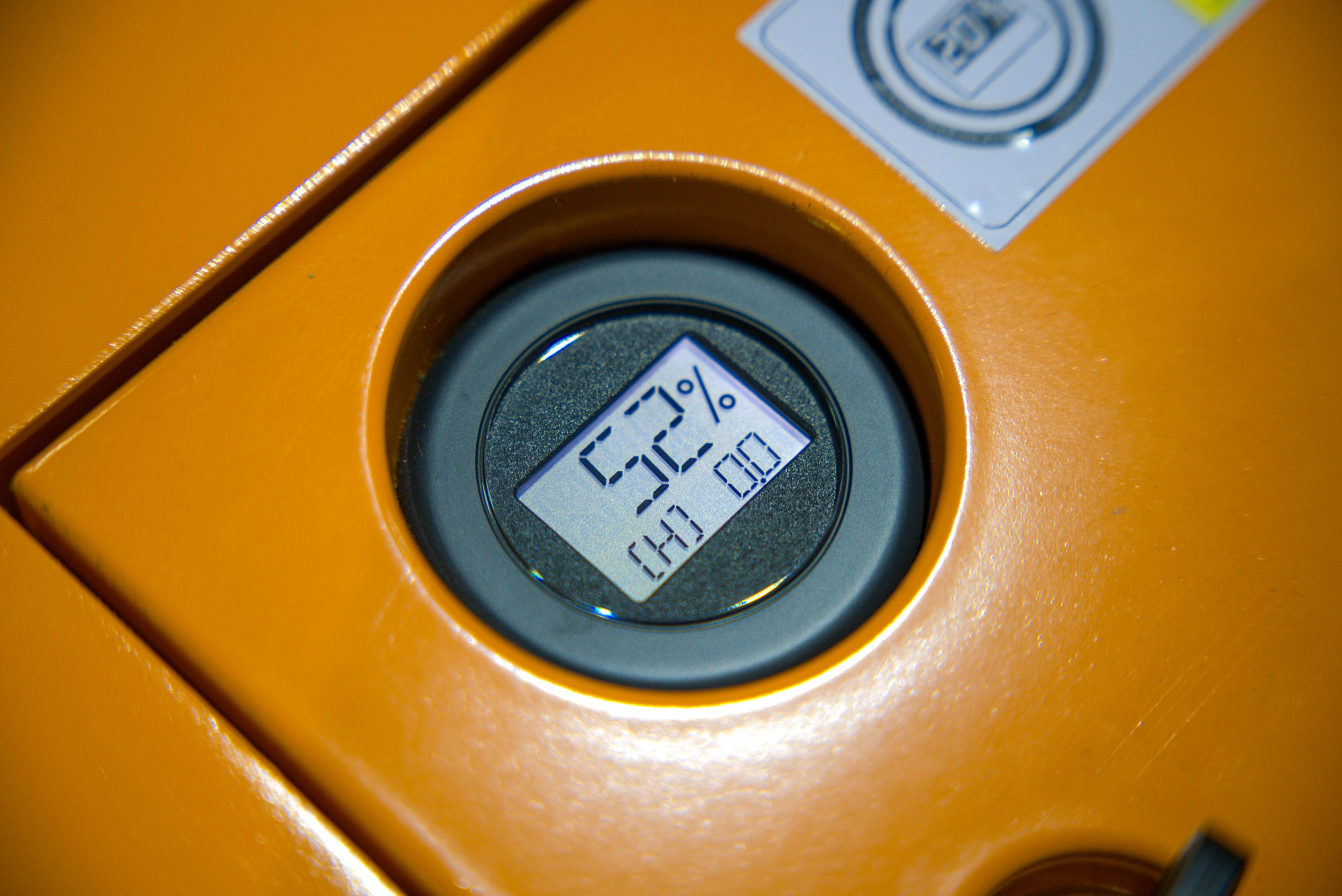

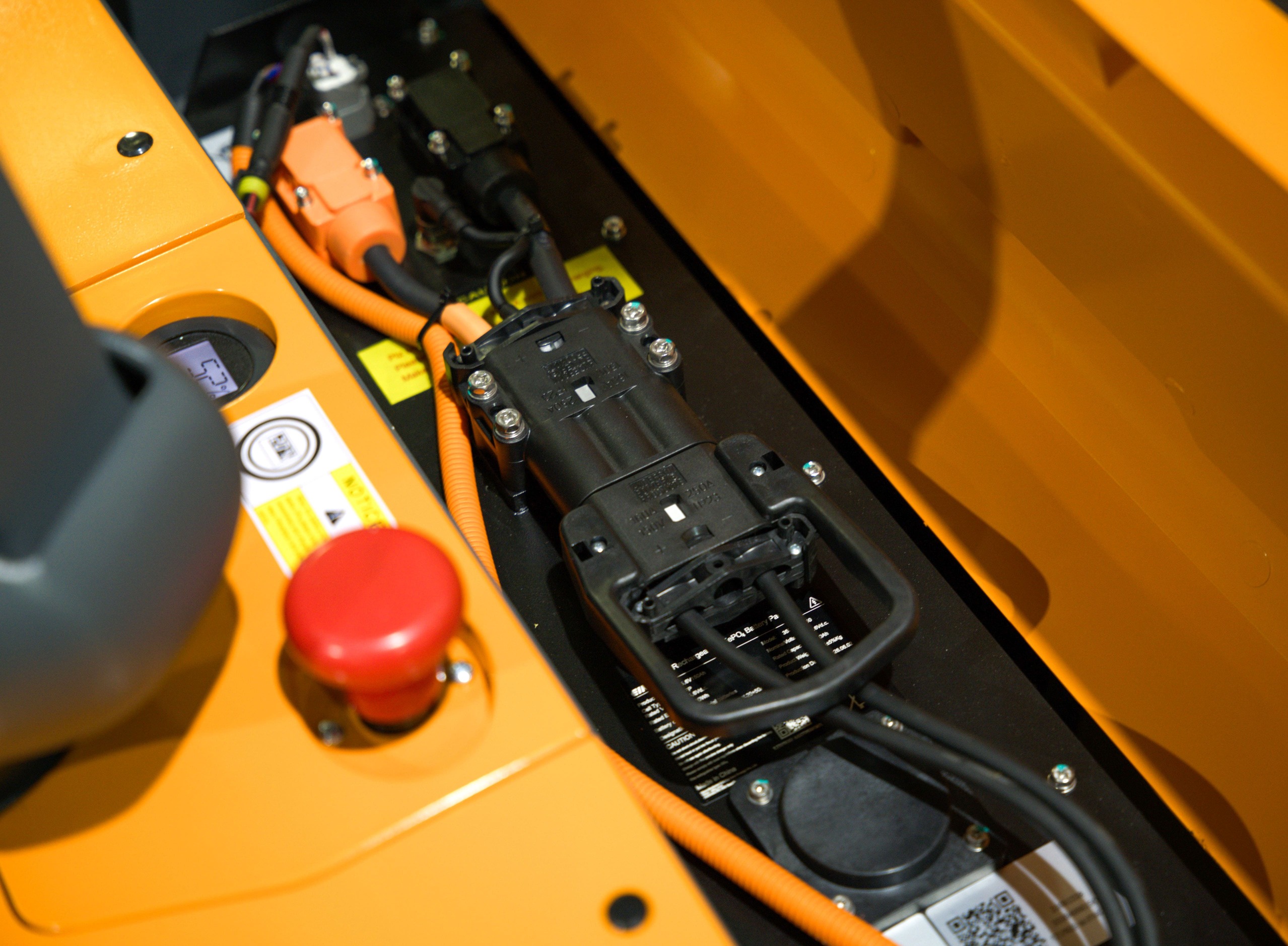

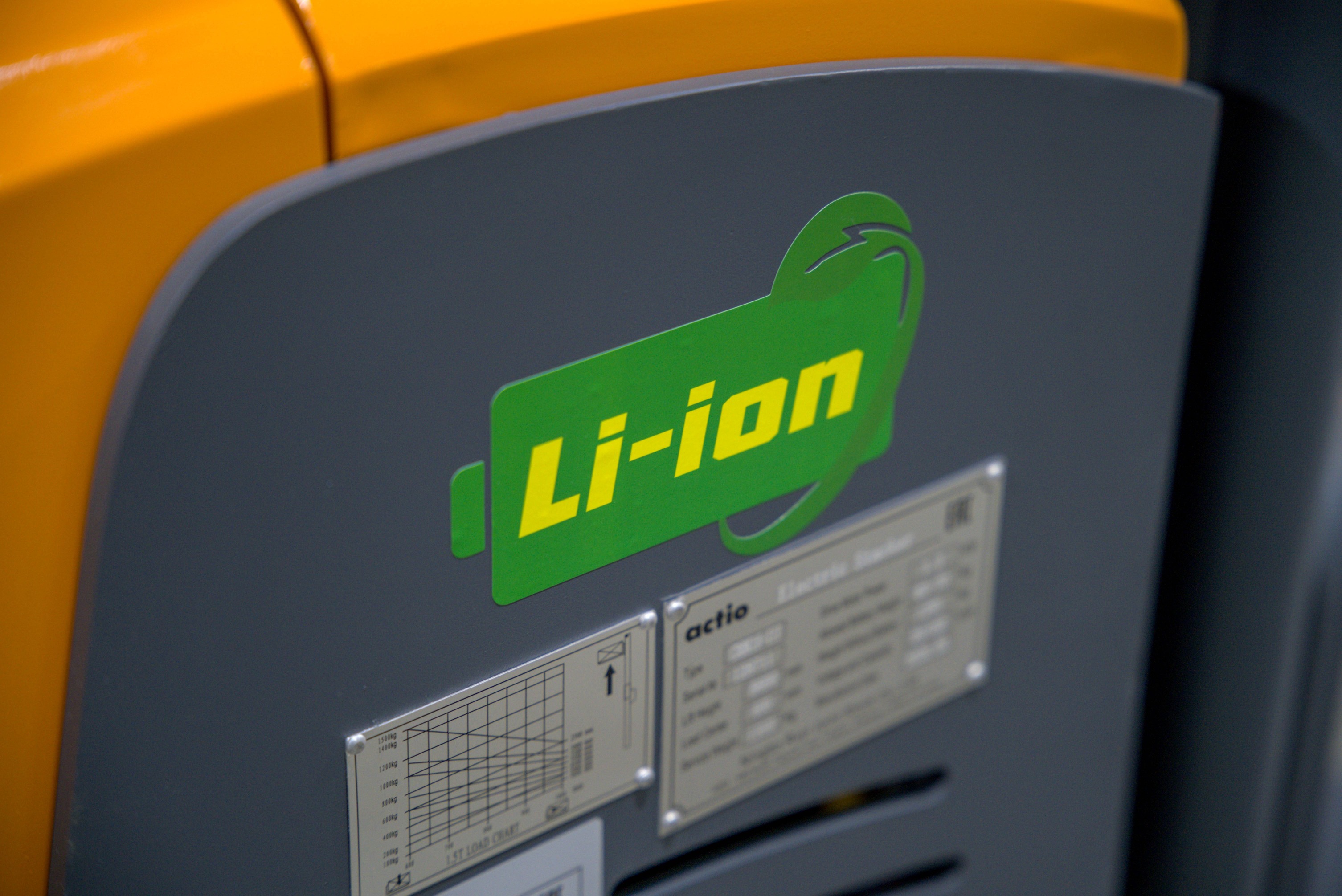

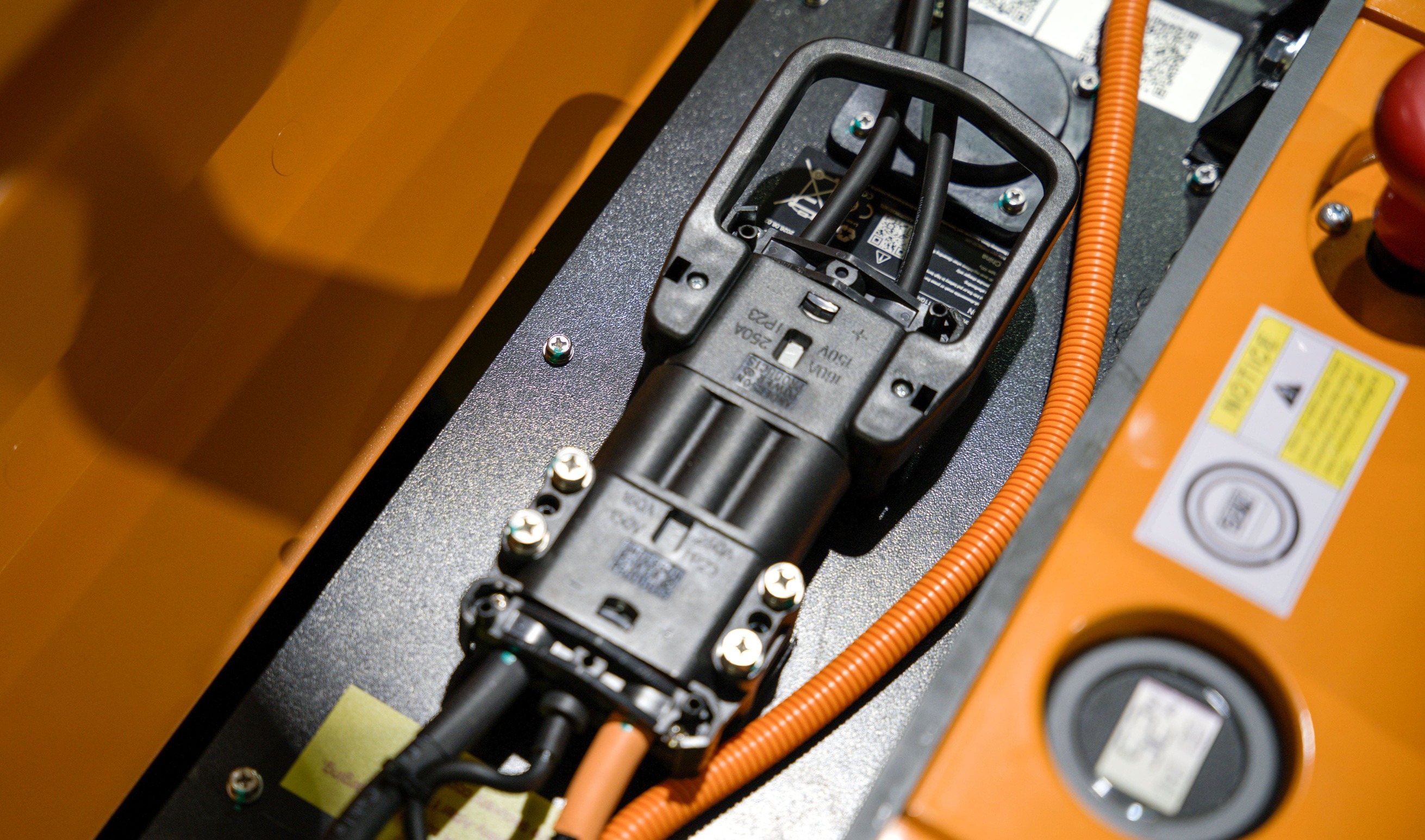

Штабелер оснащён полиуретановыми колёсами, ходовым двигателем мощностью 1,2 кВт и двигателем подъема мощностью 2,2 кВт. Встроенная система обнаружения неисправностей помогает оперативно выявлять неполадки и сокращать время технического обслуживания. Питание осуществляется от аккумулятора напряжением 24 В ёмкостью 200 или 240 А·ч в зависимости от комплектации.
